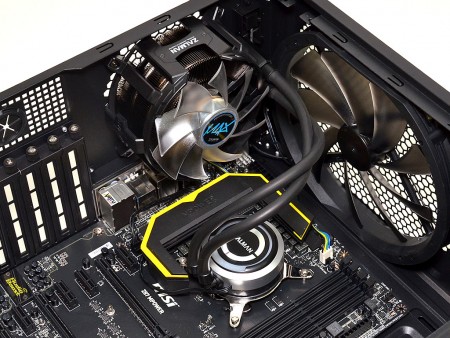

「ブラックボルトA」4本を使い、ラジエターをPCケースに固定。ウォーターブロック側から伸びる3pinコネクタケーブルと、ラジエター側から伸びる4pinコネクタケーブルを、それぞれマザーボードに接続すれば出来上がり

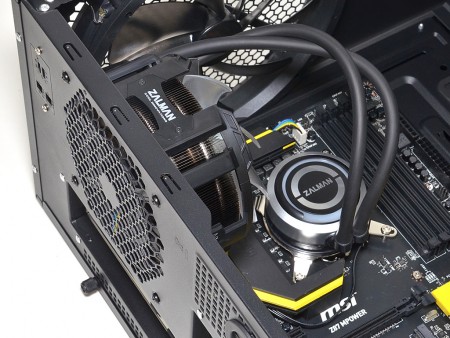

マニュアルによると、PCケースに物理的干渉が無い場合、ウォーターチューブは上方向にしてマウントする事が推奨されている

デュアルファンでよりパワフルに

「Reserator3 MAX」は、デュアルファンにして動作させることもできる。PCケース側に120mm口径ファンが標準搭載されていれば、それを流用すればいい。

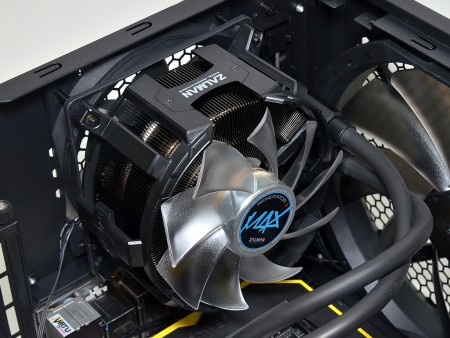

　付属品の「ブラックボルトB」はデュアルファン用で、これを使い25mm厚冷却ファンをPCケースとラジエターの間にサンドイッチ搭載。排気スピードが向上し、冷却能力UPが期待できる。

PCケース標準の120mmファン（25mm厚）を流用すれば、デュアルファン構成のラジエターが完成。近頃の標準搭載ファンは十分静音動作する事から、騒音値をあまり気にする事無く手軽に運用できる

搭載に必要なスペース

マニュアルには、「Reserator3 MAX」搭載に必要な空きスペースのサイズが記されていた。一般的なミドルタワーPCケースと、ATXマザーボードの組み合わせであれば、よほど凝った設計でもない限り搭載可否の心配はいらない。ただしPCケース内部の構造が特徴的だったり、CPUソケット周辺に十分なクリアランスが確保されていないマザーボードを使用する場合は、予め寸法を確認しておいたほうがいい。

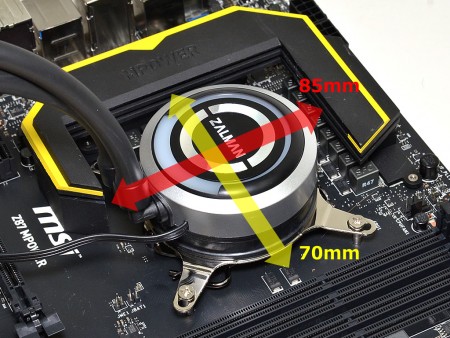

ウォーターブロック搭載に必要なスペースは、縦85mm×横70mmとされている。100mm四方にクリアランスが確保されている、検証サンプルのMSI「Z87 MPOWER MAX」ではまったく問題がなかった。なお念のため高さも37mmが必要とされているが、このスペースがなければ、そもそもどんなCPUクーラーでも搭載できないだろう

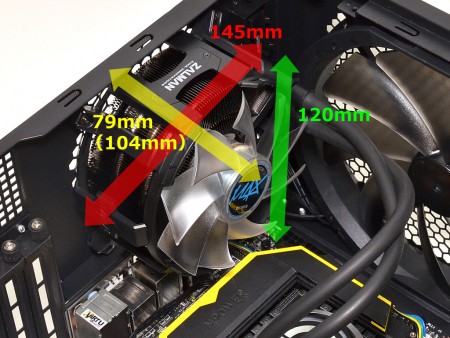

ウォーターブロックよりも大口径のラジエターは、縦145mm×横120mm、高さ79mmが必要。またデュアルファンにした場合は104mmのスペースを確保する必要がある。ちなみにラジエターは楕円形状で、縦長デザインが採用されている
