「GRone」の内部構造徹底チェック

「GRone」の”外周り”をくまなくチェックしたところで、次は内部構造に迫っていく。従来通り、PCケースを構成するポイント毎に切り分け、要となる部分はより深くチェックすることにしよう。

フロントおよびトップパネルを外し、シャーシがあらわになった「GRone」

サイドパネルを外し、概要を掴んでおく

内部構造を確認するにあたり、まずは両サイドパネルを外し、側面から「GRone」を眺めてみる。シャーシはブラックというよりもガンメタリックに近い塗装が施されている。In WinのPCケースといえば、特徴のある色使いが印象的だが、このモデルでは、5.25インチドライブベイのツールフリー機構のツマミ部分のみ黄色が使われており、全体的には落ち着いた雰囲気のPCケースに仕上げられている。

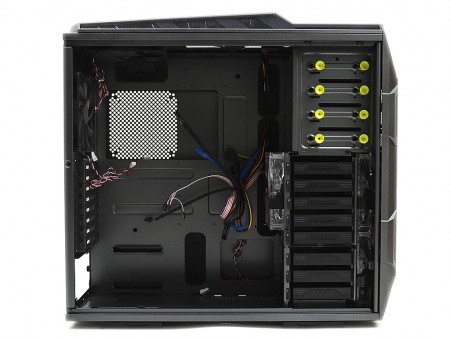

組み込み作業のし易さを左右する、マザーボードトレイ表面の様子。突起物といえば、HDDケージ横の標準搭載ファン程度だが、そもそも横幅が広い設計だけに気にならない

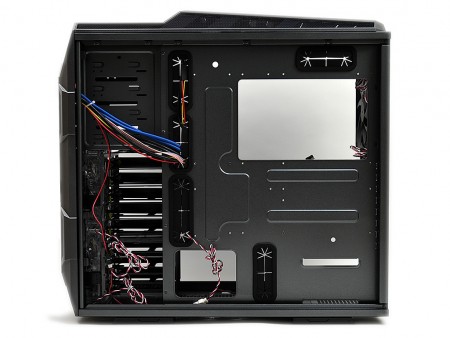

マザーボードトレイ裏面には、引き回されたケーブル類が目に付く。フロントアクセスポートや標準搭載ファンが複数になるPCケースの場合、組み込み前の時点でもすでに多くのケーブルがある。裏配線用のスルーホールも多数確認できる事から、これらを駆使して上手にレイアウトしたい

開口部が広いCPUクーラーメンテナンスホール

サイドパネルを外したついでに、CPUクーラーメンテナンスホールをチェックしておく。近頃のPCケースでは、CPUクーラーメンテナンスホール（カットアウト）の開口部が広くなっている。このギミックが出始めの頃は、CPUソケットの位置によって、バックプレートの全てが露出されず、メンテナンスホールの用をなさない事があった。この回避策として大型口径化される傾向にあるワケだが、厳密な決まりがなく、PCケースによって”ほどよい大きさ”にカットされている。

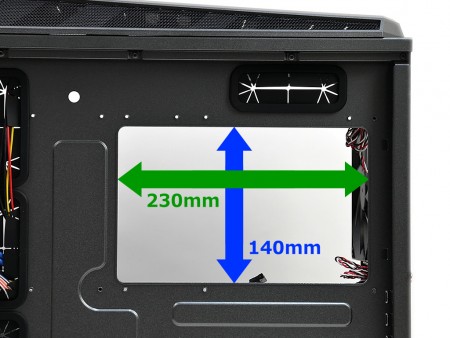

縦140mmは標準的だが、幅230mmは比較的長めなCPUクーラーメンテナンスホール。空冷を水冷化させる時など、意外に活躍してくれる
