気になる巨躯をチェック。いざ「TriFrozr」大解剖

新たに実装された3スロット厚の大型クーラー「TriFrozr」。最高峰の冷却パフォーマンスを誇るその構造物を解剖、じっくり観察してみよう

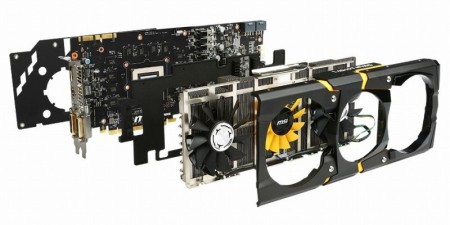

ここからは「N780GTX Lightning」を分解し、より内部の構造を観察していこう。まず最初の標的になったのは、カード上部にどっかりと載る巨大クーラー「TriFrozr」だ。
　「TriFrozr」は、“ブロペラブレードテクノロジ”を採用するPWM制御のトリプルファンとφ8mmヒートパイプ×7本、銅製ベースの肉厚ヒートシンクを組み合わせた、数あるグラフィックスカードクーラーの中でも最高峰のモデル。ヒートシンク内部の“ディフレクター”でエアフローを最適化する「Airflow control Technology」にもさらなる改良が加えられ、リファレンスに比べGPU温度を7℃低下させつつ、騒音値を5.63dB低下させている。また、PC起動後の数秒間にファンを逆回転させてホコリを吹き飛ばす「ダストリムーバブルテクノロジ」に対応するなど、スマートな機能も装備。長くそのパフォーマンスを維持できる。

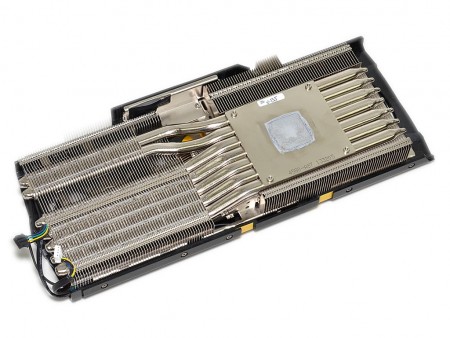

大きく分けて左右2種類のヒートシンクを合体させている「TriFrozr」。ヒートパイプは従来のように外周を回りこむスタイルではなく、単純に縦に貫くアプローチへと変更されている
向きを変えて反対側から眺めてみる。基板上のコンポーネントに合わせ、受熱ベース側と反対側でヒートシンクの高さが違うことがよく分かる

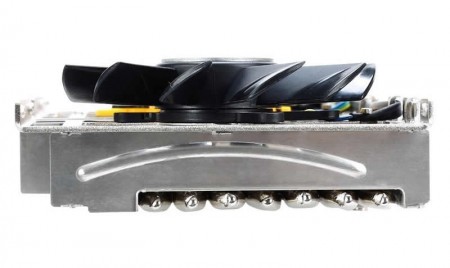

銅製の受熱ベースを貫く7本のヒートパイプ。ヒートシンクの隅々まで素早く熱を移動させる任を負っている。その成型精度は極めて高い
コンポーネント側のヒートシンクは基板上の“障害物”を反映し、細かく形状が最適化されている。おかげで補助電源コネクタなどにも容易くアクセスできるというワケだ
「TriFrozr」のヒートシンク内部には「Airflow control Technology」に基づくディフレクターを搭載。「Twin Frozr 4S」から導入された機構で、エアフローを最適化し冷却効率を向上させている
トリプルファンを駆動させている、3つのPWMコネクタ	こちらは基板背面を覆っているアルミ製の放熱プレート。冷却効率の向上はもとより、基板保護にも一役買っている
