合計3基の冷却ファンを総チェック

Cube型Min-ITXケースだけあって、冷却ファンの最大搭載数は3基とやや控えめな「Node 304」。しかしながらフロント吸気92mm口径×2基とリア排気140mm×1基のエアフローレイアウトにより、筐体内部では常に直線的でスムーズな風の流れが構築されている。

フィルタ付フロント92mm口径吸気ファン

フロントパネル内部には、92mm口径の吸気ファン2基が標準で搭載されている。これはホワイト色のインペラが象徴的なFractal Designブランドの「Silent Series R2」で、回転数は1,300rpm。前面には防塵フィルタが装着され、着脱ができるようになっている。

“なにもない”フロントパネルを外すと、シャーシ部には92mm口径「Silent Series R2」ファン2基が標準で搭載されていた

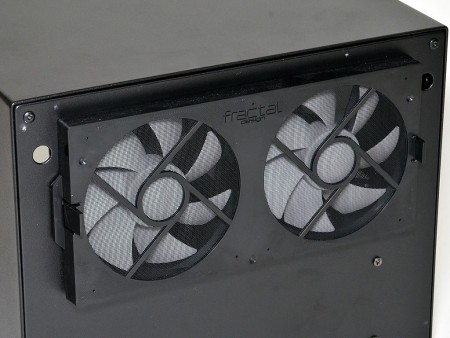

2基の「Silent Series R2」前面には、2基分一体型の防塵フィルタを装備。プラスチック製の枠部分はワンタッチで取り外しが可能で、付着した埃を簡単に除去する事ができる

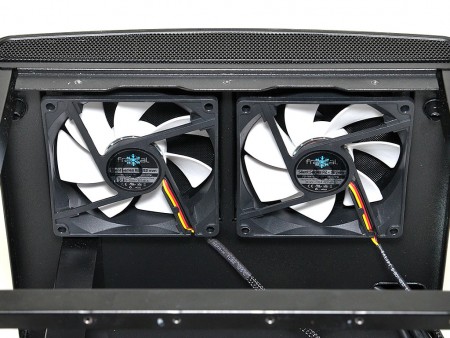

筐体内部から確認すると、Fractal Designブランドのシールが貼りつけられた92mm口径版「Silent Series R2」が1列に並べられている事が分かる

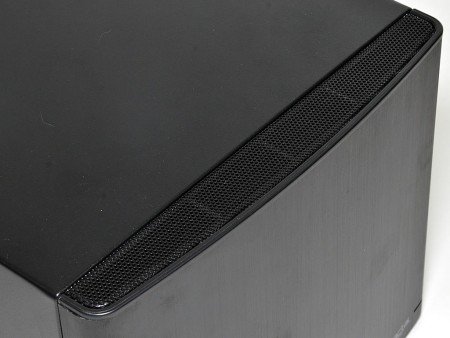

わずかに湾曲したフロントパネル上部には、メッシュ仕様の通気孔が設けられていた。前面は密閉タイプだけに、重要な吸気部分となる

リア排気の140mm口径「Silent Series R2」ファン

リアに標準搭載される排気ファンは、11枚ホワイトインペラの140mm口径「Silent Series R2」。回転数は1,000rpmで、緩やかに内部の熱を排出してくれる。

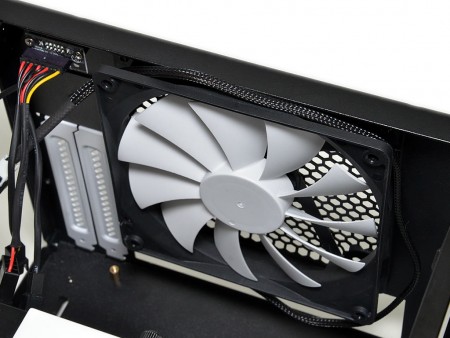

標準搭載のリア排気ファンは、140mm口径版「Silent Series R2」。フロント92mm口径ファン同様のホワイト色インペラは、内外装ブラック筐体によく似合う

3段階切り替え対応のファンコントローラー

本体リア右上部には、ファンコントローラーが標準で装備されている。3段階（低速5V/中速7V/標準12V）の切り替え式で、スライドスイッチにより任意で回転数を上下できるというものだ。シャーシ内部から基板部分を確認すると、3つ分の3pinコネクタが用意されており、「Node 304」標準ファン全てを一括で制御できるというワケだ。

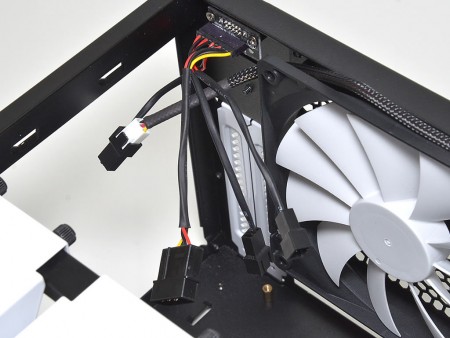

筐体内部から基板部分を確認すると、3つの3pinコネクタが確認できる。つまり標準搭載される冷却ファン3基の回転数をまとめて制御できるのだ

リア右上部に用意されている、3段階切り替え式のファンコントロールスイッチ。外部にあるため、起動中状況に応じていつでも回転数を調整可能
