静音にフォーカスした高性能クーラー「Twin Frozr 4S」

続いては、「R9 280X Twin Frozr 4S OC」の“看板”といえる大型クーラーを引き剥がし、じっくり観察してみよう。様々な派生モデルを生み出しているTwin Frozrだが、今回手に取った「Twin Frozr 4S」は、GAMING Seriesレーベル向けに搭載される静音仕様モデル。4Sの“S”は“SilentのS”というワケだ。
　その構造は、豊かな風量を生み出す100mm口径のプロペラブレードファンに銅製ベースのヒートシンク、極太ヒートパイプ“スーパーパイプ”を組み合わせた豪華仕様。さらにヒートシンク内部には、風をヒートパイプへと誘導する“ディフレクター”を装備。MSIが特許を取得した「Airflow Control technology」と呼ばれる冷却機構が隠されている。

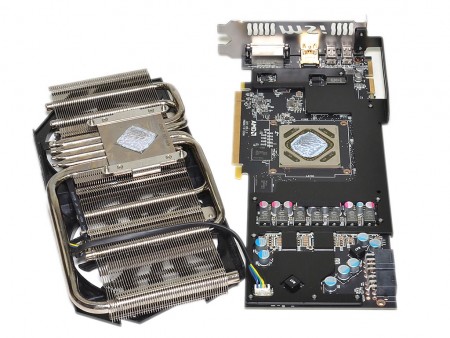

4本ネジで固定されていた大型クーラーを分離。引き剥がすと、放熱用のアルミプレートに覆われた基板を見ることができる
細かなフィンが並び、幅広の受熱ベースを極太ヒートパイプが貫くという「Twin Frozr 4S」の構造。いかにも冷えそうな印象で、実に頼もしい	φ8mmの極太ヒートパイプ“スーパーパイプ”5本が貫く受熱ベース。これらヒートパイプを伝って、ヒートシンクの隅々まで熱を移動させる仕組みだ
一部ヒートシンクが“ハの字”形状をしているのがお分かりだろうか。これがヒートパイプに直接風を導く“ディフレクター”だ	大型の「Twin Frozr 4S」クーラーは4pinコネクタで基板と接続されている

リファレンスより25％も高価！？プレミアムな搭載コンポーネントを観察

さて、グラフィックスカード観察はいよいよ最下層に到達。「ミリタリークラス4コンポーネント」から構成される、高耐久なハイエンド基板を眺めていこう。
　名を連ねる構成パーツは、どれも業界最高峰の品質を誇る。高効率かつ低温動作を実現したチョークコイル「New Super Ferrite Choke」や高効率コンデンサ「Hi-C CAP」、低発熱で電流容量の高いMOSFET「CopperMOS」など、担当者曰く「リファレンスに比べ25％以上のコストをかけている」というプレミアム仕様だ。これらすべてが、「R9 280X Twin Frozr 4S OC」の高いオーバークロック耐性と安定動作を支えている。

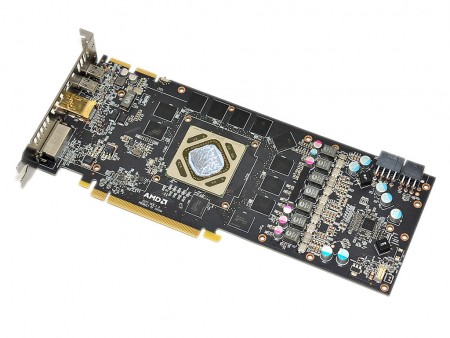

コンポーネントが整然と配置された「R9 280X Twin Frozr 4S OC」のオリジナル基板。電源回路は恐らく6＋2フェースと思われる
基板に装着されていたアルミ製の放熱パネル。要所のコンポーネントに接地し、効率的に熱を奪ってくれる	電源周りの回路は基板右側に集中配置されている
回路中央に実装されているのは、International Rectifier製PWMコントローラ「CHiL8228G」	カードのど真ん中に実装されている、AMD製のハイエンドGPU Radeon R9 280X。Radeon HD 7970 GHz Editionと同じTahitiコアを採用する
SK Hynix製のメモリチップ「H5GQ2H24AFR」。12枚実装で3GBを構成している	一般的なチョークコイルに比べ、10％以上高効率、かつ30％高い電流容量、30℃の低温動作を実現する「New Super Ferrite Choke」
低発熱で高い電流容量をもつMOSFET「CopperMOS」	背の低い高効率コンデンサ「Hi-C CAP」。こちらはメモリ電源側に実装されているモデルだ
On conductor製電源レギュレータ「78M08G」	基板上のコンデンサは、すべて長寿命な固体コンデンサが採用されている
	PCI-Express補助電源はリファレンス同様、8pin＋6pin構成だ
