エルミタ的速攻撮って出しレビュー Vol.279
2013.11.15 更新
文：GDM編集部 池西 樹
次にVGAクーラーを取り外した基板側を眺めていこう。「Ultra Durable（TM） VGA」に準拠する「GV-R928XOC-3GD」では、PCBの電気層に電気抵抗の少ない「2オンス銅箔層」を採用。さらに「低RDS（on）MOSFET」や「フェライトコアチョーク」、「日本製固体コンデンサ」など、高効率で発熱の少ないコンポーネントを贅沢に実装することで、オーバークロック状態での安定動作を可能にしている。
 |
|

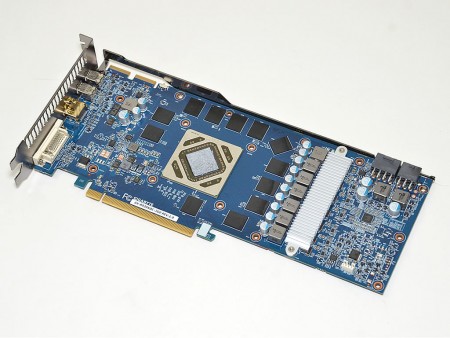

| 安価なモデルにありがちなズレや曲がりもなく、整然と配置された各コンポーネント | |
 |
 |
| コア欠け防止のため金属製スペーサーが実装されたGPUコア。右上にはAMDのロゴが確認できる | ビデオメモリはELPIDA製GDDR5「W2032BBBG-60-F」。動作クロックは6Gbpsで、1枚あたりの容量は2Gbit |
 |
 |
| 基板右側にまとめて配置された電源回路は基板の約1/3を専有する | 回路中央に実装されているのは、6フェーズ電源に対応するON Semiconductor製PWMコントローラ「ADP4100」 |
 |
 |
| MOSFET冷却用のアルミ製ヒートシンクは、背面の金属プレートで固定されている | |
 |
 |
| 1フェーズあたり3基のMOSFETと1基のフェライトチョークで構成される豪華な電源回路 | |
 |
 |
| チョークコイルには金属製カバーを備えたメタルチョークを採用する | |
 |
 |
| 取り外したMOSFET用ヒートシンクを確認。接触部には熱伝導シートが貼付けられていた | |
 |
 |
| 補助電源コネクタは6+8pin。PCI-Expressスロットと合わせて300Wまで供給できる計算だ | HDMI端子にはゴールドメッキの保護シールドを搭載 |
 |
 |
| バスインターフェイスはPCI-Express3.0（x16）に対応する | 「WINDFORCE 3X」は3pinコネクタで基板に接続されていた |
