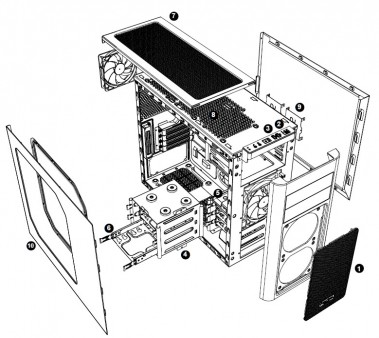

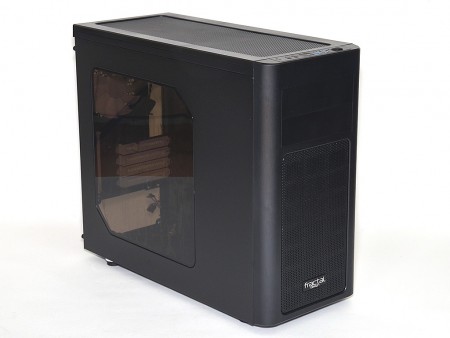

「ARC Mini R2」の全体像

まずは「ARC Mini R2」の全体像を把握しておこう。Fractal DesignのPCケースと言えば、奇をてらわないシンプルな外観デザインが印象的で、スタイルとしては一般的に「密閉型」というイメージが強いかもしれない。その実、国内正規代理店である株式会社アスクの取り扱い一覧を見ると、現在国内市場で入手できるモデルは、「ARC Mini R2」のような通気性を考慮したメッシュ仕様の「高エアフローモデル」と、いかにも静音重視の「密閉型」が半々といった具合だ。ちなみに今回の主役「ARC Mini R2」は、今年4月に国内市場デビューを果たしたATXミドルタワー「ARC Midi R2」の弟分の位置付けで、外観スタイルはもとより、内部設計もほぼ同様のコンセプトが引き継がれている。

通気性が考慮されたフロントパネル

フロントパネルは、上部の5.25インチオープンベイを除き、通気性が考慮されたメッシュ仕様だ。フロント吸気用には120mm口径ファン×2基の搭載スペースが用意され、そのうち1基は標準搭載されている。MicroATXは一般的ミドルタワーPCケースに比べ、その多くは内部容積が狭い。通気性や冷却性能で不利なイメージだが、効率の良いエアフローを確保するために、「ARC Mini R2」では密閉ではなく「開放」を選択した。

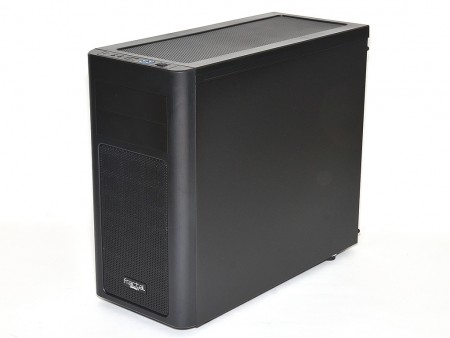

兄貴分「ARC Midi R2」の意匠を受け継いだフロントパネルデザイン。通気性を高めるフロントメッシュの背後には、120mm口径ファン×2基がマウントできる（1基は標準装備）
	「コンパクトでエレガントなデザイン」（アスク）と紹介されている由縁のひとつは、フロントパネル両サイドのヘアライン加工からも感じ取る事ができる。さらに角部を曲線にすることで、質感を高める事に成功している
フロントパネルは、プッシュピンによる固定式。ツールフリーで簡単に引き剥がす事ができる。スイッチ類等はシャーシ側に固定されているため、ケーブルに気を遣う事もない

フロントトップのI/Oポート周辺

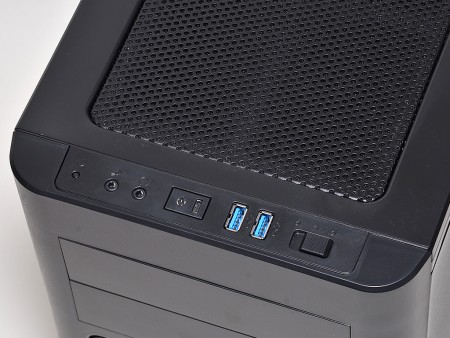

フロントトップパネル部を見ると、センター部のPowerスイッチを中心にI/Oポートが左右にレイアウトされている。正面左から、Resetスイッチ、マイク×1、ヘッドフォン×1、USB3.0×2と並び、最右部にはスライドスイッチ式のファンコントローラーを装備。最大3台の冷却ファンの回転数を制御する事ができる。

床置き使用を考慮し、Powerスイッチを含むフロントI/Oはフロントトップ部に用意。なお、Powerスイッチは通電時、Blueに発光する

リア部

一度設置してしまうと、なかなか目に触れることがなくなるリア部。最上部には水冷ホース用穴×2があり、その下には120mm口径排気ファンを搭載。さらにマザーボードのバックパネルI/Oが並び、その下には横レイアウトの拡張スロット×4、縦レイアウトの拡張スロット×1がレイアウトされる。なお最下段は電源ユニット搭載スペースが用意されている。

同色に塗られたリア部。拡張スロット金具は通気孔仕様で、Fractal Designのアイデンティティである白塗装は、ここでも健在
