エルミタ的速攻撮って出しレビュー Vol.292
2013.12.31 更新
文：GDM編集部 池西 樹

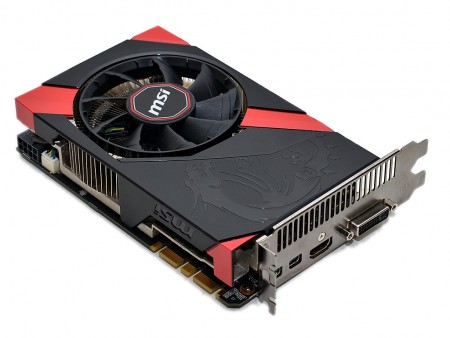

続いて、最大の特徴でもあるオリジナルVGAクーラーにスポットを当てていくことにしよう。Mini-ITXという限られたサイズの中で、冷却性能と静音性を両立するため、静音性に優れる「アキシャルファン」と、高エアフローが得られる「ラジアルファン」を組み合わせた「RADAXファン」を新たに開発。さらにファンを中心に放射状に伸びるヒートシンクを使い効率的なエアフローとすることで、ファンの回転数を抑えつつ、高い冷却性能を獲得することに成功した。
 |
|
| VGAクーラーのコンパクト化を実現するため、新設計の「RADAXファン」を搭載 | |
 |
|
 |
|

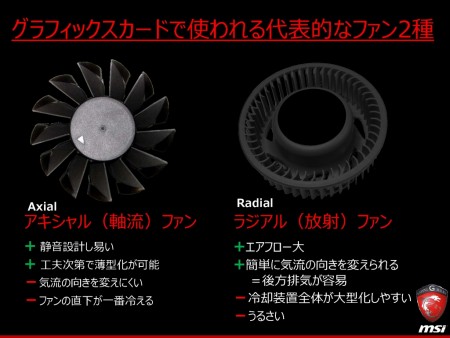

| 「RADAXファン」は、「アキシャルファン」と「ラジアルファン」の長所を組み合わせることで、風量を維持したまま静音性を確保 | |
 |
 |
| ファンの風が抜けるように、スリットが設けられたファンカバー。よく見るとベース部には銅製のヒートパイプが配置されているのが確認できる | |
 |
 |
| GPU接触部には銅製ベースを採用。GPUからの熱を素早く吸収してヒートシンクへと拡散する | 厚さ5mmの金属プレートを接触させることで、メモリやVRMの冷却も行うフルカバータイプ |
 |
重量のあるVGAクーラーを支えるため、バックパネル部にも2箇所ネジ止めされていた |
 |
 |
| 基板裏面に配置されるメモリの冷却は、バックプレートにて行う仕組み | |
 |
|

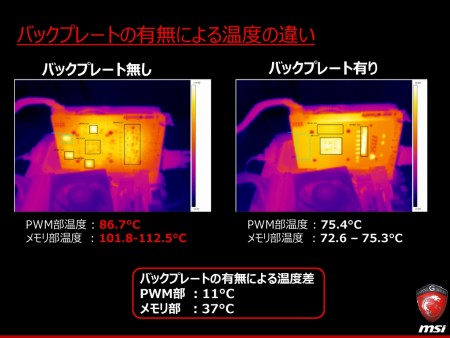

| MSIの資料によれば、バックプレートの有無による温度差はPWM部11℃、メモリ37℃とかなり大きい | |
