エルミタ的速攻撮って出しレビュー Vol.292
2013.12.31 更新
文：GDM編集部 池西 樹
最後に、基板構成についても確認をしておこう。前述の通り、搭載コンポーネントは「ミリタリークラス4コンポーネント」準拠で、高負荷時でも低発熱駆動が可能。また電源コネクタはリファレンスの6pin×2から8pin×1に変更され、同等の出力を維持したまま、接続ケーブルを減らすことができる。これは、内部スペースに余裕のないコンパクトケースでは大きなメリットとなるだろう。
 |
|

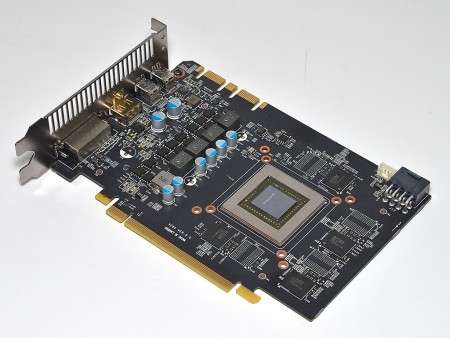

| VGAクーラーを取り外して基板構成を確認。各コンポーネントは歪みやズレもなく整然と配置されている | |
 |
|

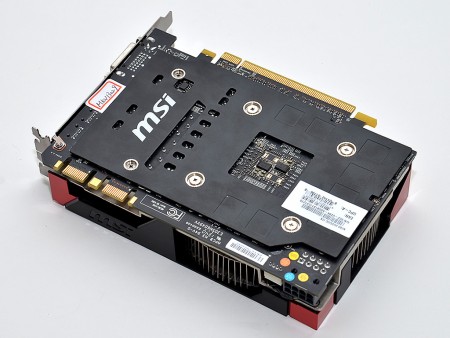

| 基板裏面。GPUの裏側にはタンタルコンデンサ「Hi-C CAP」を実装する | |
 |
 |
| GPUには「GK104」コアを採用する、NVIDIAのミドルレンジGPU GeForce GTX 760を搭載 | |
 |
 |
| バックパネル側に配置された電源回路。外観から見る限りおそらく4+1フェーズ構成と思われる | |
 |
 |
| 電源回路に実装されているフェライトコアチョーク「New SFC」。高負荷時の不快な高周波ノイズ“コイル鳴き”の心配もない | MOSFETは1フェーズあたり3基搭載され、高出力時でも安定した電源を供給する |
 |
 |
| 4フェーズ電源に対応する、ON Semiconductor製PWMコントローラ「NCP5392P」 | メモリはELPIDA「W2032BBBG-60-F」。動作クロックは6Gbpsで、1枚あたりの容量は2Gbit。ちなみに基板上には空きパターンもあるため、4GBモデルにも対応できる計算だ |
 |
 |
| 冷却ファンコネクタは4pinタイプ | 電源コネクタはリファレンスの6pin×2から8pin×1へと変更。クリアランスにも余裕があり、苦労することなく着脱できる |
 |
SLIブリッジコネクタは2基搭載。マザーボード側が対応すれば3-Wayまでのマルチグラフィックス環境を構築できる |
