「Vector 150」シリーズ「VTR150-25SAT3-240G」の外観をチェック

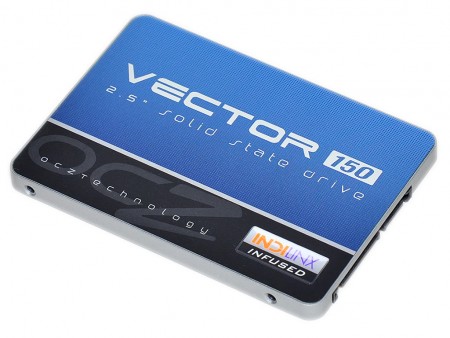

ここからは「Vector 150」シリーズの256GBモデル「VTR150-25SAT3-240G」の外観を眺めていくことにしよう。耐久性にこだわったというオールメタルハウジングは7mm厚のスリムタイプ。外見から想像する以上に手に持った印象は重く、ハイエンドらしい風格を備えている。

筐体は「Vector」シリーズと同じオールメタルハウジングで、重量は実測116g。強く押してもビクともしない頑強さを誇り、万が一落としてしまった場合でも内部基板への影響は最小限に抑えられる
台座部分のスペックシートからは、台湾製であることが読み取れる。なおネジの1つは“WARRENTY VOID”のシールで封印済み	製品には“OCZロゴ”がデザインされた3.5-2.5インチマウンタが同梱。デスクトップPCでも、ドライブベイレイアウトを気にすることなく増設できる
ブルーとブラックを基調としたおなじみのパッケージ。Windows 8に対応するクローンツールAcronis「True Image HD」が付属され、既存環境をそのまま移行できる

禁断の内部チェック。「Vector 150」シリーズの秘密に迫る

続いて、外装カバーを外して、搭載NANDフラッシュやコントローラ、キャッシュメモリなど実装されているコンポーネントを詳細にチェックしていこう。なお前述の通り、カバーを止めているネジの1つは“WARRENTY VOID”シールで封印されており、破った時点で製品保証が受けられなくなる。せっかくの5年保証をフイにしてしまうのは惜しいので、内部を確認したいという欲求は、本セッションにて我慢していただきたい。

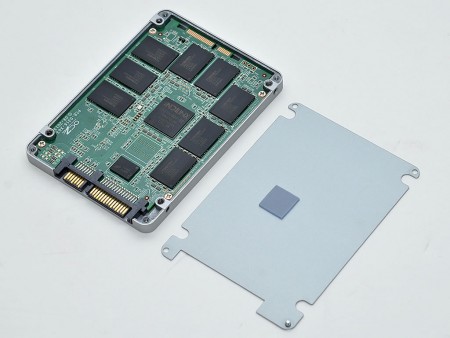

封印を破り、本体カバーを取り外したところ。コントローラ接触部には放熱用の熱伝導シートが貼り付けられていた

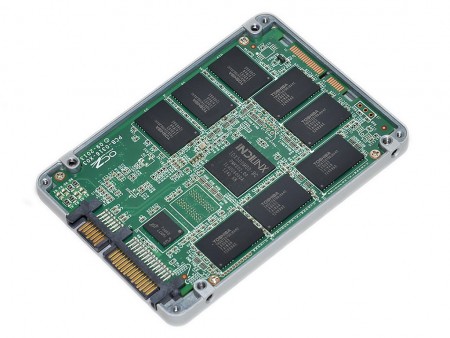

基板は肉厚のメタル製台座に4本のネジで固定されている

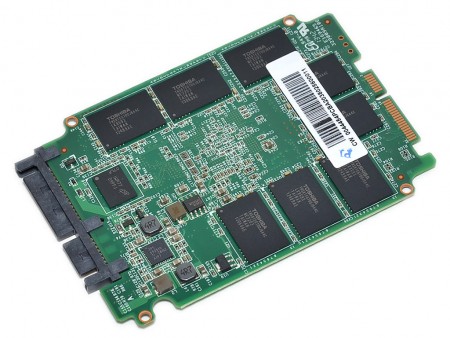

基板裏面には、8枚のNANDフラッシュ、1枚のキャッシュメモリの他、電源制御ICチップが実装されていた
コントローラのシルク印刷は「IDX500M00-BC」。担当者によれば「Vertex 450」シリーズに搭載される「IDX500M10-BC」の上位モデルにあたるという	注目のNANDフラッシュは、容量16GBの東芝製「TH58TEG7DDJBA4C」を16枚実装。製造プロセス19nmのToggle MLC NANDフラッシュで、ページサイズは16KB。総容量は256GBになるはずだが、その内の16GB分をオーバープロビジョニング領域として確保している
キャッシュメモリはDDR3-1600MHz対応のMicron「D9PFJ」。容量は256MBで裏表1枚ずつ計2枚実装される
基板裏面の電源回路。電圧レギュレータチップはTI「TPS652510」を搭載
基板両端に配置されたコネクタ類。「Vector」シリーズと同じ、mSATA形状のコネクタも用意されている
	シルク印刷からPCBバージョンは「0316-X03」であることが確認できる
