メモリスロットはデュアルチャネル対応の4スロット。動作クロックは2,133MHzまで正式サポート

メモリスロットはデュアルチャネル対応のDDR3×4で、最大容量は64GB。動作クロックは2,133MHzまで正式対応するが、動作保証外のオーバークロックを前提に最高2,400MHzまで対応を謳っている。

グレーとブラックに色分けされたメモリスロット。CPU側からDDR3-4/DDR3-2/DDR3-3/DDR3-1と並んでいる

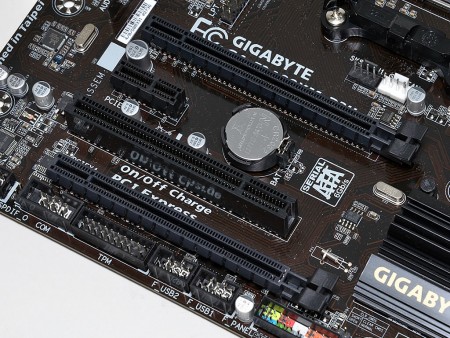

AMD CrossFire X/Dual Graphicsをサポートする拡張スロット

拡張スロットはPCI-Express3.0（x16）×1、PCI-Express2.0（x4）×1（x16形状）、PCI-Express2.0（x1）×1、PCI×1という構成。2-WayまでのAMD CrossFireXに対応する。ちなみにPCI-Express3.0を有効にする場合には、「Kaveri」が必要だ。

PCI-Express3.0の利用は「Kaveri」搭載が条件。また2スロット仕様のグラフィックスカードを使う場合、直下のPCI-Express2.0（x1）は利用できないので注意しよう

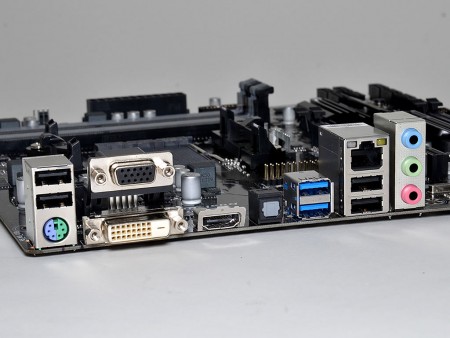

バックパネルインターフェイスをチェック

バックパネルインターフェイスは、USB3.0×2、USB2.0×4、ギガビットLAN×1、音声入出力×3、光オーディオ端子×1、HDMI×1、DVI-D×1、D-Sub×1で、オンボードグラフィックによる4K解像度出力やトリプルディスプレイに対応する。

バランス良く構成されたバックパネルインターフェイス類。APU内蔵グラフィックス機能を利用すれば、トリプルディスプレイ出力も可能だ

搭載コネクタやチップをまとめてチェック

最後に、基板上の気になるコネクタやチップをまとめてチェックしておこう。

フロントオーディオ、COMポート、TPM、USBピンヘッダは基板下部に配置
電源コネクタは、ATX 24pin+CPU 8pin構成
オール固体コンデンサを採用	4フェーズまで対応する電源コントローラ
オーディオコントローラのRealtek「AC887」	イーサネットコントローラはRealtek「RTL8111F」
I/OコントローラITE「IT8620E」	UEFI ROMは2基搭載。万が一、破損や不具合が発生した場合でもバックアップROMから復旧できる
