3つの穴があるボトム部

本体をひっくり返し、ボトム面をチェックしておこう。スチール製のボトムパネルで目立つのは合計3つの穴。口径の大きな2つの穴は120mm口径ファン×2基用で、1基のみ標準搭載されている。なおもうひとつの小さな穴は、電源ユニットの排気用だ。

ボトム部には合計3箇所の通気孔を装備。なおインシュレーターは「RUBBER – E – FEET PAD」（付属）を四隅に貼り付ける

リア部

リア部をチェックすると、左上段に通気孔、下段にマザーボードのバックパネルI/O開口部、右上段に2段分の拡張ブラケット（フルサイズ）、下段に通気孔、さらにACケーブルソケットがそれぞれレイアウトされている。

さすがにシンプルなリア面。ACケーブルソケットはSFX規格電源ユニットと内部で接続されている

フロントアクセスポートとスイッチ類

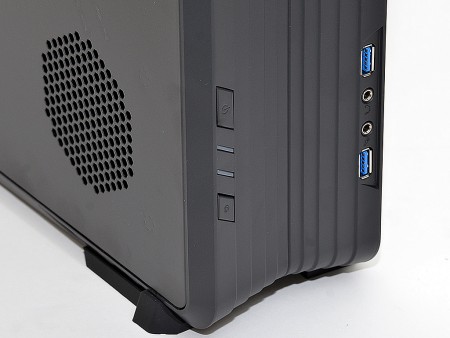

フロントアクセスポートはフロントパネル上部にレイアウト。必要最低限の装備に留められ、USB3.0×2、マイク入力×1、ライン出力×1が利用できる。なおPOWERスイッチおよびRESETスイッチは下段に配置されている。

初期型プロトタイプの側面から前面に移動されたフロントアクセスポート。縦置き・横置き両用ならば、この位置がベストということだろう

縦置きにする方法

スリム型PCを縦置きで使用する場合、PCケース本体を専用のプラスチック製スタンドに立てるパターンが一般的。だが「RVZ01」には専用のゴム製ラバースタンドが用意されている。
　付属品「RUBBER FEET PAD」は、前後各2個、合計4個の独立したラバースタンドで、底面にカットされた穴にはめ込んでスタンドを形成。ガタツキも無く、安定した縦置きスタイルが完成する。

「RUBBER FEET PAD」は前後各2個、計4個が付属。カットされた穴にピッタリはめ込む事でスタンドは完成

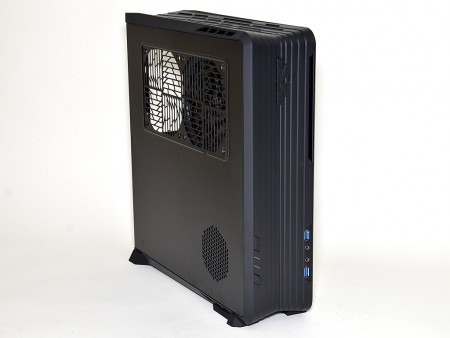

設置面積も十分で、見た目よりも高い安定性が確保される
