Mini-ITXながらハイエンドに匹敵する4+2フェーズ電源回路を搭載

ここからは「FM2A88X-ITX+」を画像で確認していくことにしよう。まずはPCの安定動作に重要なCPU周りから。電源回路は、AMD APUに最適化されたPWMコントローラIntersil「ISL6377」による4+2フェーズ回路を搭載。さらに耐久性に優れるタンタルコンデンサや日本製プレミアムゴールドコンデンサ、最大効率90％以上の高効率MOSFETなど、コンポーネントにもこだわることで高い耐久性と安定性を実現している。

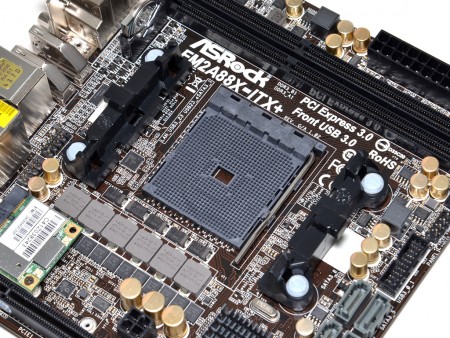

基板中央に配置されたSocket FM2+スロット。Socket FM2との下位互換があるためRichlandやTrinity世代のAPUも搭載できる
PWMコントローラにはAMD APUに最適化されたIntesil「ISL6377」を搭載	基板裏面にもコンデンサを実装するため、クーラーリテンションはプッシュピン固定。大型のCPUクーラーを搭載する場合には、基板のたわみがないか確認しておこう
CPUクーラーとの干渉を防ぐため、ソケット周りにはタンタルコンデンサや薄型チョークコイルを採用する	MOSFETは最大効率90％以上を誇るTI「87350D」。1フェーズあたり2枚、合計12枚搭載する

Socket FM2/FM2+向け最上位チップAMD「A88X」

ノースブリッジの主要機能はAPUへと統合されているため、「FM2A88X-ITX+」はAMD「A88X」の1チップ構成。SATA3.0×8やUSB3.0×4などを備える最上位チップセットで、スペースに制限のあるMini-ITX基板ながら高い拡張性を実現している。

チップセットにはW25×L25×H7mmの小型ヒートシンクを搭載。検証中でも触れなくなるほど発熱することはなく、冷却性能は問題ない

最高2,400MHz駆動に対応するメモリスロット

メモリスロットはデュアルチャネル対応の2スロット構成で、最大容量は32GB。動作クロックは、Kaveriの定格2,133MHzを超える2,400MHzまで正式サポートされ、プロファイルは「AMP」と「XMP」いずれにも対応する。

片側ラッチフリーのメモリスロット。メモリ速度はグラフィックス性能に直結するため、なるべく高速な製品を用意したい
UEFIに用意されるプリセットは800MHz～2,400MHzの7段階	XMPプロファイルにも対応するため、標準的なオーバークロックメモリをそのまま使用できる
