エルミタ的速攻撮って出しレビュー Vol.305

GIGABYTE製Haswell対応マザーボードの一番人気「GA-Z87X-UD3H」の魅力に迫る

2014.02.26 更新

文：GDM編集部 Tawashi

搭載パーツやチップをまとめてチェック

最後に、基板上の気になるパーツやICチップをまとめてチェックしておこう。


オーディオコントローラは、SN比110dBのRealtek「ALC898」	フロントオーディオには、ヘッドフォン専用アンプTI「DRV632」を搭載。最大600Ωのハイインピーダンスヘッドフォンに対応する

SATA3.0（6Gbps）コントローラ、Marvell「88SE9172」	USB3.0 Hubコントローラ、ルネサスエレクトロニクス「μPD720210」

I/OコントローラITE「IT8728F」	PCI-Express-PCIブリッジチップITE「IT8892E」

HDMI/DVI用出力チップASMedia「ASM1442」	HDMI/DVIレベルシフターNXP「PTN3360DBS」

使い勝手良好な「UEFI DualBIOS（TM）」

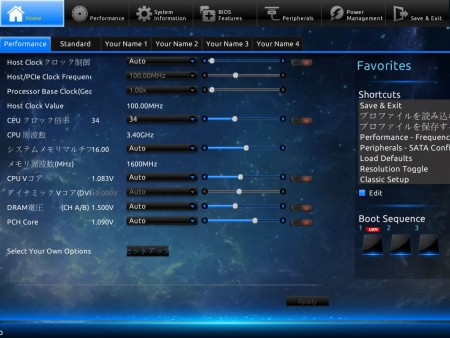

GIGABYTEではおなじみの先進的なUIを採用する「UEFI DualBIOS（TM）」。ミドルレンジ向けということでブルーをベースとしたデザイン

「GA-Z87X-UD3H」の制御プログラムは、GIGABYTE 8シリーズから導入された「UEFI DualBIOS（TM）」だ。既存UIと同じ「クラシック・モード」と先進的なUIを採用する「ダッシュボード・モード」の2種類のモードを備え、「ダッシュボード・モード」では、ユーザーが自由に項目を変更することができる。

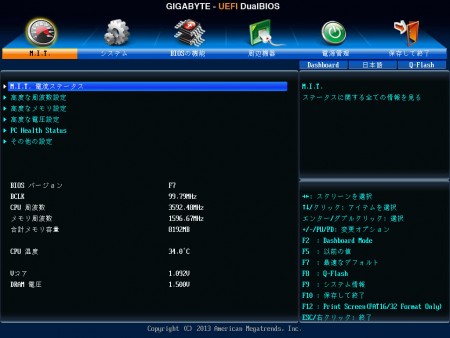

やっぱりBIOS風という人には「クラシック・モード」がオススメ。なお「クラシック・モード」と「ダッシュボード・モード」はF2キーで切り替え可能

CPU倍率は8～80倍まで用意され、極冷オーバークロックにも対応する	ベースクロックは80.00MHz～266.66MHzまで設定可能

メモリ倍率は8～29.33倍までの15段階。オーバークロックプロファイルは「X.M.P.」をサポートする	CPUファンコネクタを含むファンコネクタは、すべてUEFIから回転数を設定できる
