エルミタ的速攻撮って出しレビュー Vol.307
2014.03.08 更新
文：GDM編集部 池西 樹

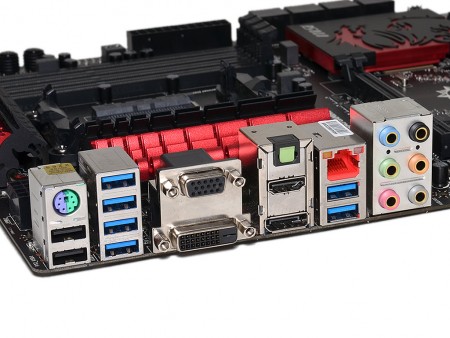

バックパネルインターフェイスは、USB3.0×6、USB2.0×2、PS/2×1、音声入出力×6、光オーディオ端子×1、ギガビットLAN×1を搭載。出力インターフェイスは、DVI-D×1、HDMI×1、DisplayPort×1、D-Sub×1の4系統が用意され、オンボードグラフィックによる3画面出力に対応する。
 |
|
| 6口のオーディオポートは、腐食に強い金メッキ仕様。またPS/2とUSB2.0ポートはメッキ厚を3倍にして耐久性と応答性を向上させた「ゲーミングデバイスポート」 | |
続いて、各種コネクタやピンヘッダ類をチェックしていこう。
 |
 |
| 電源コネクタは、ATX 24pin+CPU 8pin。CPU 8pinはクーラーリテンションとのクリアランスも十分で、大型クーラーを搭載した場合でも接続に苦労することはないだろう | |
 |
 |
| ピンヘッダ類は基板下側にまとめて配置。ファンコネクタはCPU×1、システムファン×4の計5口 | |
最後に、基板上の気になるパーツやICチップをまとめてチェックしていこう。
 |
 |
| ネットワークコントローラはQualcomm Atheros「Killer E2205」 | クロックジェネレータICS「9LRS4850AKL」 |
 |
 |
| マルチI/OコントローラFintek「F71878AD」 | USB3.0対応リピータAsmedia「ASM1464」 |
 |
 |
| PCI-ExpressレーンスイッチチップAsmedia「ASM1480」 | |
 |
 |
| DVI-HDMIブリッジチップPericom「PI3VDP」 | USB3.0ホストコントローラVIA「VL805」 |
 |
 |
| CPUソケットやメモリスロット周りには「SFC」が採用される | |
