エルミタ的速攻撮って出しレビュー Vol.310
2014.03.22 更新
文：GDM編集部 Tawashi
 |
|
 |
 |
| サイドパネルは2箇所の手回しネジを外し、スライドさせるだけで外すことができる | |

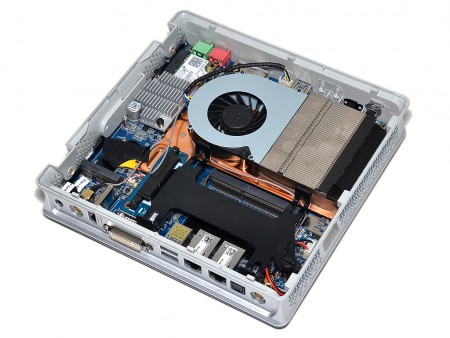

続いてサイドパネルを取り外し、本体内部をチェックしていく。目立つのは、内部の約半分を占有するブロアー型冷却クーラー。2.5インチベイが1基、その隣にはmSATA対応スロットも確認できる。なお、DDR3 SO-DIMMメモリは2.5インチベイの下に、デュアルチャンネルに対応した2本のスロットが用意されている。
 |
 |
| HDD/SSDは専用ブラケットに装着後、手回しネジで本体に固定。スライドさせるようにSATAコネクタに挿せば作業完了 | |
 |
 |
| 2.5インチベイと並ぶようにmSATA対応SSDを装着することが可能。もちろん2.5インチデバイスと同時搭載も可能だ | HDDを取り外すとアクセス可能なDDR3 SO-DIMMスロット。デュアルチャンネルサポートで8GBモジュールを最大2枚まで搭載することができる |
 |
|
 |
 |

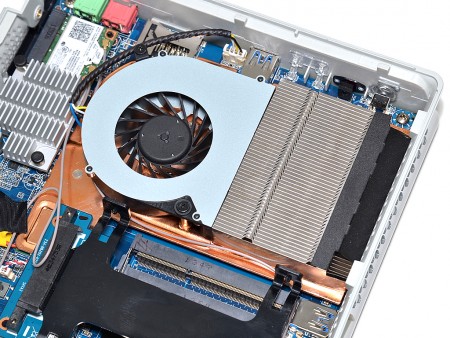

| ブロアーファンはサイドパネルに設けられた穴から吸気。トップ部分（縦置き時）より排気される仕組み。なお、採用ファンのDELTA ELECTRONICS製「KSB06105HB-A」は、東芝製ノートPCでも採用実績がある | |
 |
 |
| ファンの下にはCPU/GPU一体冷却型の銅製ベースを装備。アルミフィンへと熱を移動させて、ブロアーファンにより一気に冷却。ケース外へと排気する | |
 |
 |
| mini PCI-ExpressスロットにはIEEE802.11acとBluetooth 4.0をサポートするIntel製「Intel Dual Band Wireless-AC 3160」が装着済み。購入後すぐに高速な無線LAN環境を構築することができる | Intel HM77 Expressには小型のチップセットヒートシンクが装着済み |
