エルミタ的速攻撮って出しレビュー Vol.312
2014.03.29 更新
文：GDM編集部 池西 樹
ここからは画像にて「R9 290X LIGHTNING」の外観をくまなくチェックしていく。3連ファンと巨大なヒートシンクで構成される「TriFrozr」を纏う姿はまさに圧巻。重量は実測で約1.6kgもあり、設置する際にはマザーボードや周辺パーツを破損しないよう丁寧に行う必要がある。また基板両面には、たわみ防止と放熱を兼ねた金属製プレートを搭載しているが、標準的な横設置の場合には、追加で支柱の増設を検討したほうがいいだろう。
 |
|

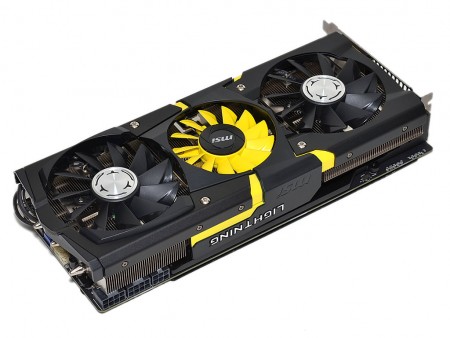

| 3スロットを専有する巨大クーラー「TriFrozr」を搭載。まさに大艦巨砲主義を体現したかのような圧巻のスタイル | |
 |
|
| 横幅は、ヒートパイプやヒートシンクがはみ出ることもなく、基板ピッタリにデザインされている | |
 |
 |
| 先端部分には、ヒートパイプとカバーが突き出しており、約310mmほどの搭載スペースが必要になる | |
 |
|

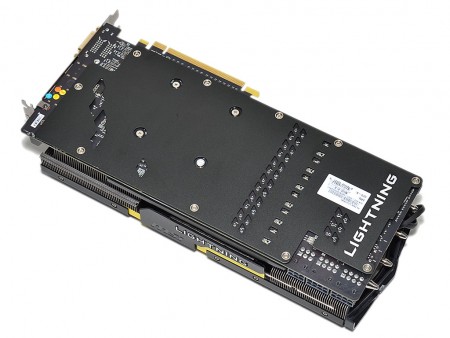

| たわみ防止と放熱を兼ねた金属製バックプレートで補強された基板裏面 | |
 |
 |
| ヒートシンクだけで2スロットを超える「TriFrozr」。極限まで放熱性能を高めることで、チューニング耐性を向上させた | |
 |
 |
| サイド配置の補助電源コネクタ。ヒートシンクにはラッチ着脱用に傾斜が設けられ、干渉することなく取り外しが行える | |
 |
 |
| リアルタイムで電圧をチェックできる「V-チェックポイント」は3ポート搭載 | サイドの「LIGHTNINGロゴ」は、アイドル時はグリーン、低負荷時はブルー、高負荷時はレッドに発光カラーが変化する |
 |
|

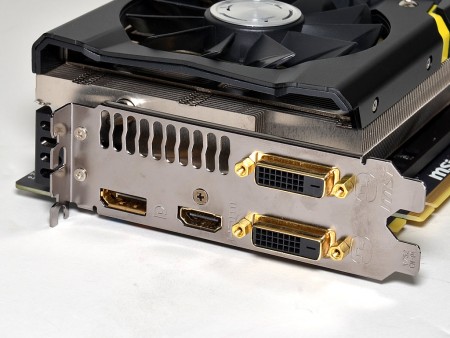

| 出力インターフェイスは、Dual-link DVI-D×2、HDMI×1、DisplayPort×1の4系統。コネクタには金メッキ処理が施され、信号劣化を抑えるよう工夫されている | |
