エルミタ的速攻撮って出しレビュー Vol.313
2014.03.31 更新
文：GDM編集部 絵踏 一
さて、ここからは普段お目にかからないグラフィックスカードの内部に迫るべく、クーラーを分離。まずはハイエンドモデルならではのロング基板を眺めていく。電源周りからビッグチップRadeon R9 290Xを取り囲む中央部、そして基板上に散りばめられた各種パーツ群たちをまとめてチェックしていこう。
 |
|

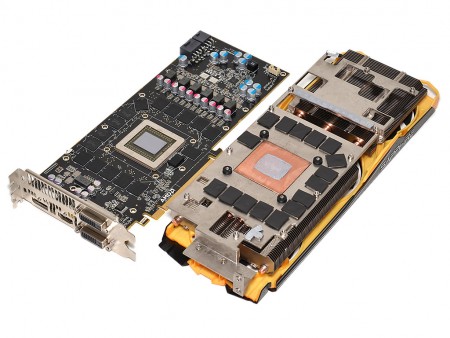

| 通常取り外す機会はまずないであろう、大型の「TRI-X」クーラーを分離させ基板をチェックしていく。ちなみにクーラーは計18個のネジで固定されており、取り外すのにも一苦労だ | |
 |
|

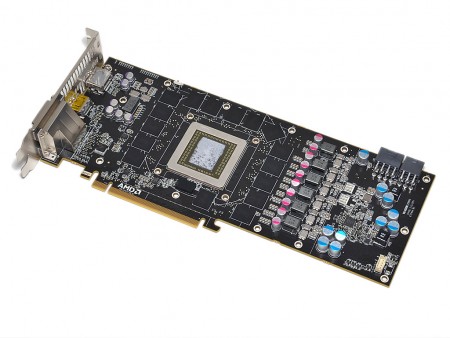

| 姿を現した「R9 290X TRI-X OC」の基板。各種搭載コンポーネントに違いはあれど、基本的なレイアウトはリファレンスに準拠しているようだ | |
 |
 |
| 電源回路が集中する基板右側には6フェーズ、左側にはメモリ用に1フェーズを搭載しているようだ | |
 |
|

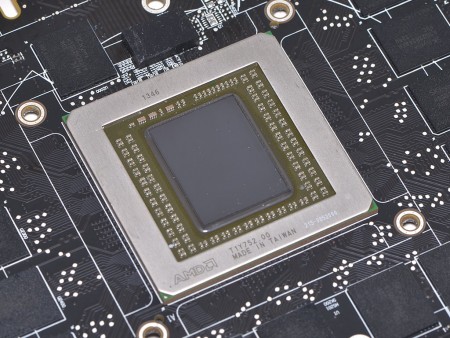

| 大型のダイを採用する“ビッグチップ”こと「Radeon R9 290X」。魅惑のパフォーマンスを発揮するが、高負荷時の発熱がややネックだろうか | |
 |
SK Hynix製のGDDR5メモリチップ「H5GQ2H24AFR」。1枚あたりの容量は256MBで、計16枚を実装し4GBを構成している |
 |
 |
| International Rectifier製PWMコントローラ「3567B」 | On conductor製電源レギュレータ「78M05」 |
 |
 |
| チョークコイルには1つにつき2基のMOSFETが並んで実装されていた | 基板上のコンデンサは、いずれも長寿命で耐久性に優れる固体コンデンサが採用されている |
 |
 |
| UEFI起動に対応する「R9 290X TRI-X OC」には、通常のBIOSとの切り替えスイッチも搭載。UEFI非対応の旧型マザーボードでも動作する | 「TRI-X」クーラーの3連装ファンを駆動させている4pinコネクタ。他のコネクタは実装されておらず、3基のファンはすべて連動して動作していることが分かる |
 |
 |
| OC済みのカスタマイズカードだが、PCI-Express補助電源はリファレンス同様8pin＋6pin構成。電源ユニットは750W以上のモデルが推奨されている | 普段はクーラー下に隠れているが、DisplayPort端子にはSAPPHIREのロゴシールが飾られていた |
