エアフローレイアウトをチェックする

次にエアフローレイアウトをチェックしてみたい。Mini-ITX対応のスモールPC向けケースとなると、大口径冷却ファンを複数搭載するという設計は不可能だが、最低限の装備として、フロント寄りに120mm口径ファン×1基、リアに92mm口径ファン×1基の最大2基が搭載できるようになっている。

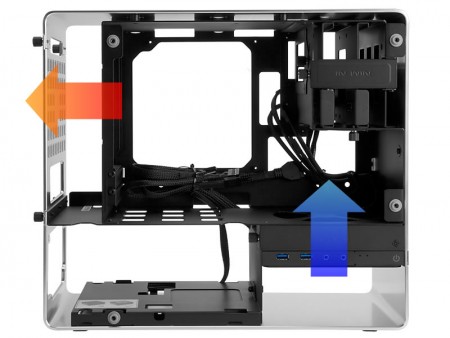

「IW-CF02（901）」のエアフローレイアウト。冷却ファンはいずれもオプション扱いで、出荷時は非搭載となっている

フロント120mm口径ファン増設スペース

フロント寄りに用意された120mm口径ファン増設スペース。任意で搭載する120mm口径ファンは、ドライブベイエリアに向けて風を送り込むエアフローレイアウトが採用されている。なるほど、フロントボトム部の大きな開口部は、スリム光学ドライブのメディア出し入れ用と、冷却ファンの吸気スペース兼用というワケだ。見方によっては苦肉の策ともいえるが、デザインを崩す事はなく、なかなかよく考えられている。

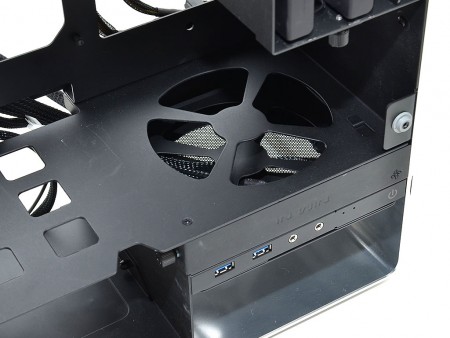

フロントボトム吸気の120mm口径冷却ファン増設スペース。底面から吸い込んだ空気を、上面のドライブベイエリアに直線的に送り込む。SSDやHDDを常時冷却する役割を果たしてくれる
冷却ファン増設方法。まず非脱落型ハンドスクリューで、固定された120mm口径ファンホルダーを引き出す
120mm口径ファンを付属のテーパーネジで固定。ファンホルダーを元に戻せば作業は完了
気付かずに見過ごす可能性大なのが、防塵フィルタの存在。ネジ不要のマグネット式で、吸気時に埃の侵入を防止する役割を果たす。ちなみに既存の同等品に比べマグネットの磁力はかなり強い

リア92mm口径ファン増設スペース

リア部にも冷却ファン増設スペースが用意されている。CPUソケット付近に位置する冷却ファンスペースは、一体成型の外装パネルではなく、内側に位置する黒塗装のシャーシ面。バックパネルI/O横スペースを利用しているワケだが、PCケースの幅から口径は92mmに止められている。

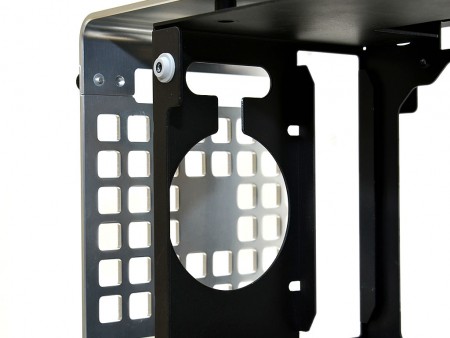

リアファン増設スペースは、92mm口径に対応。固定には付属のテーパーネジを使用する
