ミドルレンジのために進化した「WINDFORCE™ 2X」クーラー

ここからはグラフィックスカードを分解し、普段は隠されている内部構造を観察していこう。まずは80mmのデュアルファンと純銅製ヒートパイプを組み合わせた、オリジナルクーラーの「WINDFORCE™ 2X」からだ。
　そもそも先代「GV-N65TOC-2GI」にも搭載されていた「WINDFORCE™ 2X」だが、発売時のそれとは全くの別物。当初は基板から大きくはみ出した不釣合いなサイズだったものの、“rev.2.0”でミドルレンジに相応しい大きさに再設計。この出来栄えがなかなかに良好で、GTX 750 Ti搭載モデル「GV-N75TWF2OC-2GI」にもそのまま引き継がれることになった。

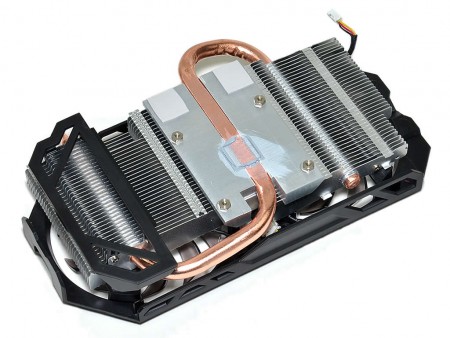

基板から分離された「WINDFORCE™ 2X」クーラー。受熱ベースを中心に、8mm径の極太ヒートパイプ1本が“S字”の形でヒートシンクを貫いている
ヒートパイプはダイレクトタッチ方式でGPUコアに接触。ヒートシンク全体に素早く熱を移送させる仕組みが採用されている

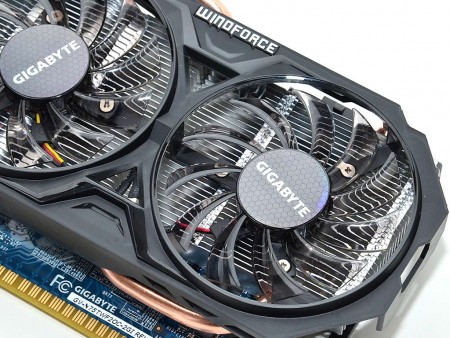

大風量を生み出す80mm径のデュアルファン。下に覗き見る放熱フィンはブラケット方向と平行に並び、外部へと熱風を誘導している

安定性バツグンな「Ultra Durable™ 2」準拠の独自基板

「GV-N75TWF2OC-2GI」は高品質コンポーネントを搭載する信頼性の高さも特徴で、その証としてGIGABYTE独自の品質基準「Ultra Durable™ 2」に準拠している。耐久性固体コンデンサやフェライトコアチョーク、低電圧RDS（on）MOSFETを実装した独自基板を採用。省電力・低発熱を実現し、安定性を高めている。本項では、基板上に実装されたコンポーネントや搭載チップの数々をまとめてチェックしていこう。

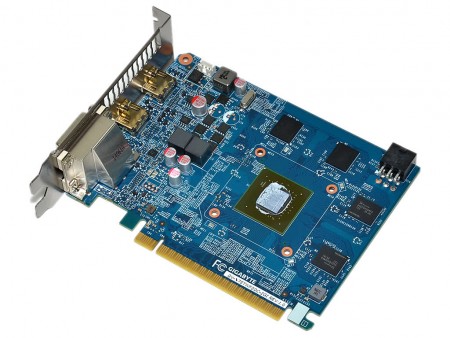

ミドルレンジで望みうる最小サイズの基板には、GIGABYTE製の高品質コンポーネントを搭載。独自の品質基準「Ultra Durable™ 2」に準拠し、安定動作を縁の下から支えている
基板中央に配置された、NVIDIAのミドルレンジGPU GeForce GTX 750 Ti。最新アーキテクチャMaxwellを採用するチップだ	ビデオメモリは、容量4Gbit（512MB）のSK Hynix「H5GC4H24MFR-T2C」を合計4枚実装する
電流ロスが少なく高耐久なフェライトコアチョーク	チョークコイルと組み合わせられているのは、高効率で低発熱な低電圧RDS(on)MOSFETだ
基板上に実装されるコンデンサは、いずれも耐久性固体コンデンサが採用されている	「WINDFORCE™ 2X」クーラーのデュアルファンを駆動させている3pinコネクタ。ブラケット近くに実装されている
スロット脇には製品名を記載したシールがペタリ。先代モデルと見た目は変わらないが、ここを見れば一目瞭然だ	カード仕様の争点の1つになるかもしれない、6pin×1構成の補助電源コネクタ。「GV-N75TWF2OC-2GI」では安定動作のため、あえて実装されることになった
