「Graphite 760T」の冷却ファンレイアウト

高エアフローPCケースという一面も持つ、「Graphite 760T」の冷却ファンレイアウトをチェックしていこう。出荷時はフロント140mm口径ファン×2基、リア140mm口径ファン×1基がそれぞれ標準装備されている。もちろんこのまま標準の状態で使うもよしだが、ハイエンドパーツで構成する場合や、高負荷状態が続くソフトウェアの使用頻度が高い場合は、筐体内部の風の流れを確認し、増設を検討してみるといいだろう。

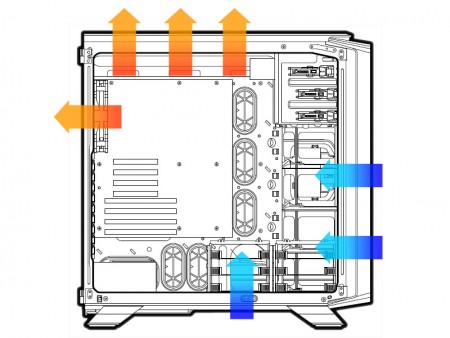

「Graphite 760T」のエアフローレイアウト。デフォルトではフロント×2基、リア×1基の140mm口径ファンが搭載されている

ホワイト色LEDが内蔵されたフロント140mm口径ファン

フロント（吸気）下部に標準装備される2基の140mm口径（25mm厚）冷却ファンには、ホワイト色LEDが内蔵されている。フロントメッシュ通気口から外気を吸い込み、PCケース内部にフレッシュなエアを送り込む、唯一の強制的な”風の入り口”といる。エアフロー方向は下段がHDDケージに、上段が拡張カード（グラフィックスカード）に向けられており、各々の役割は明確だ。

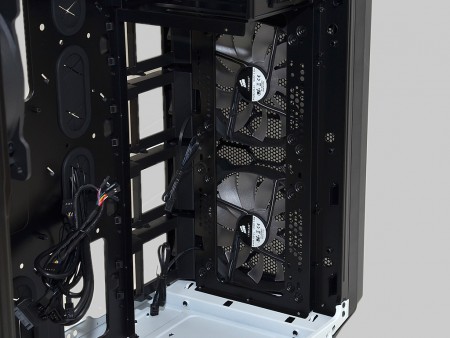

各々のエアフロー方向は、上段が拡張カード（グラフィックスカード）、下段がHDD（SSD）で、いずれも水平方向に外気を送り込む
標準搭載される140mm口径ファンは「A1425L12S-S-L」（DC12V 0.30A）。スケルトンブレードは11枚仕様で、シャーシへの固定には長ネジが使用されていた

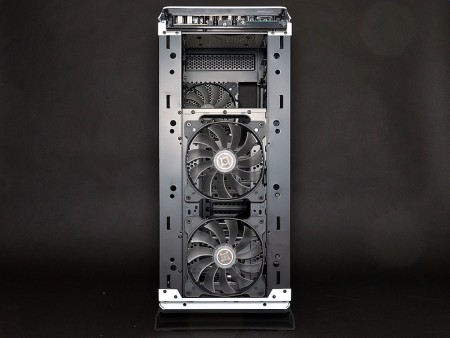

	標準搭載ファンを取り外し、フロント側からネジ穴をチェック。120mm口径と140mm口径のネジ穴が確認できる

最大3基の120/140mmファンが搭載できるトップパネル部

出荷時には冷却ファンが非搭載のトップパネル部。通気孔仕様の天板は面積が広く、140mmまたは120mm口径ファンが最大3基搭載できる。つまり、ラジエターなら240/280/360mmサイズがマウントできるというワケだ。

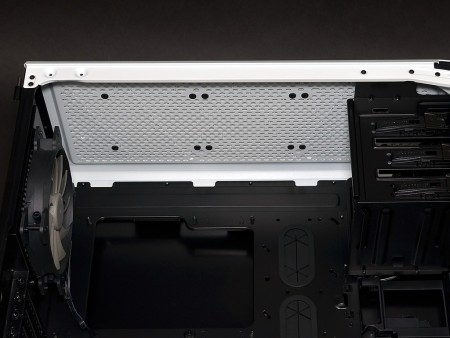

冷却ファンマウント用ネジ穴部分にはゴムブッシュが装着済み。最もフロント寄りの増設スペースは一部5.25インチドライブベイに被るものの、冷却ファン用の空きスペースは確保されているので問題はない

標準搭載される140mm口径リア排気ファン

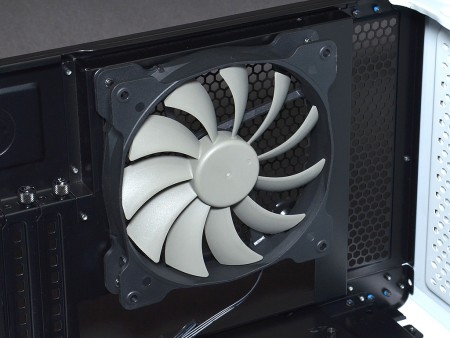

標準装備品で唯一排気を賄うリア140mm口径ファン。スケルトンブレードのフロント吸気ファンとは違い、グレー色のLED非搭載モデルがチョイスされている。なおリアファンマウントスペースには120mm口径用のネジ穴も装備されており、120mm/140mmサイズのラジエターが搭載できる。

リブ無しフレーム採用の140mm口径ファンはテーパーネジにより固定。型番は「A1425L12S-2」（DC12V 0.30A）で、「Carbide Air 540」での採用実績がある。なお羽枚数はフロント吸気ファン同様の11枚

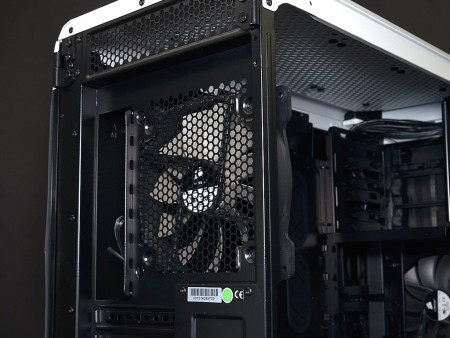

ファンガードにあたる部分は、強度を保つ事ができるハニカム状に穴が空けられていた

120mm口径ファン増設可能なボトム部

前後2つのHDDケージの内、後寄りのケージを取り外すとその下（ボトム面）には120mm口径ファン増設用の通気口とネジ穴が装備されていた。この部分には、120mm口径ファン1基が増設可能。さらに120mmサイズのラジエターをマウントする事もできる。

ラジエターも搭載できるボトム面の120mm口径ファン増設スペース。吸気方向に冷却ファンをマウントすれば、グラフィックスカードに直接外気を当てることもできる
