CORSAIR「Graphite 760T」付属品総点検

「Graphite 760T」内外装の隅々をチェックした後は、付属品を総点検しておこう。組み込みに必要なネジ類は個別にジッパー袋に詰められた上で、CORSAIRロゴ入りの箱に収められている。なおロゴ入り茶箱は3.5インチHDDと同サイズ幅。両サイドにはネジと同間隔の穴が空けられており、出荷時はHDDトレイに固定されていた。今となってはよく見掛ける手法だが、はじめにコレをやった人は、なかなか遊び心のあるアイデアマンであるに違いない。
　なおネジ類の名称はマニュアルの日本語表記に準拠させている。また同梱数量は予告なく変更される場合もあるため、画像はあくまで目安と考えて頂きたい。

3.5インチHDD同様の幅で作られた付属品収納茶箱	マザーボード用絶縁ネジ
HDDトレイネジ	冷却ファン用ネジ（短）
SSD用なべ頭ネジ	SSD/光学ドライブ用ネジ
冷却ファン用ネジ（長）	マザーボード/HDD用ネジ
	ケーブル結束バンド

フロントアクセスポート接続コネクタ

付属品チェックの次に、フロントアクセスポート付近から伸びる各コネクタを確認しておこう。フロントアクセスポートやスイッチ類を使用するには、合計8つのコネクタをマザーボードのヘッダピンに接続する必要がある。接続はマザーボード上にあるヘッダピンのポジションを事前に確認し、ケーブルマネジメントを考慮して作業しよう。

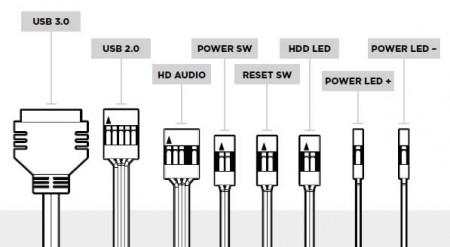

マニュアルにもイラストが掲載されている各種コネクタ。接続位置が分からない場合は、横着せずにマザーボード付属マニュアルを確認しよう
