エルミタ的速攻撮って出しレビュー Vol.321
2014.04.26 更新
文：GDM編集部 池西 樹

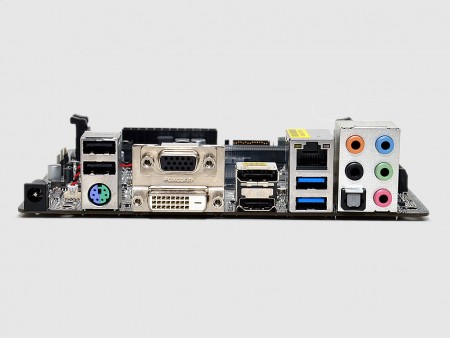

バックパネルインターフェイスは、USB3.0×2、USB2.0×2、PS/2×1、音声入出力×5、光オーディオ端子×1、ギガビットLAN×1。出力インターフェイスは、DisplayPort×1、HDMI×1、DVI-D×1、D-Sub×1の4系統が用意され、標準的な用途であれば不足を感じることはないだろう。
 |
|
| このクラスの製品では珍しく5ポートの音声入出力と光オーディオ端子を搭載。ディスプレイ出力も4系統用意され、マルチメディア用途を強く意識した構成だ | |
 |
 |
| ACアダプタの仕様は19V/65～95W、内径φ2.5mm/外径φ5.5mm。なお基板側には薄型のフェライトコアチョークとタンタルコンデンサで構成される変換回路を備える | |
最後に気になるコネクタや搭載チップをまとめて確認していくことにしよう。
 |
 |
| 電源コネクタはATX 24pinのみ。ちなみにATX 24pinとACアダプタの両方を接続するとPCは起動しなかった | フロントピンヘッダ、USB2.0/3.0ピンヘッダなどは基板右下にまとめて配置 |
 |
 |
| ファンコネクタはCPU 4pin×1、ケースファン4pin×1、ケースファン3pin×1の計3口 | I/OコントローラNuvoton「NCT6776D」 |
 |
 |
| オーディオコントローラRealtek「ALC892」 | ソケット式のBIOS ROM。マニュアルによれば容量は32Mbit |
 |
 |
| スペースを有効活用するため、バックアップ用電池はディスプレイコネクタ裏側に貼り付けられていた | 基板上の電解コンデンサは、すべて固体コンデンサを採用する |
