サイズ「巽」のパッケージを確認

技術的な話はこのくらいにして、ここからは画像を使い、詳細な検証を進めていく。製品パッケージには、ほぼ実寸大の製品画像と製品名が大きく描かれ、一目見てそれと分かるデザイン。外形寸法は公称、W115×D110×H192mm、重量は780g。本体同様コンパクトにまとめられ、持ち帰る際にも邪魔になることはないだろう。

硬質ダンボールを採用するパッケージ。前面には製品画像が大きくイラストされている
側面や裏面には製品スペックや特徴が記載されているため、購入前に確認しておこう	パッケージを開封したところ。CPUクーラー、冷却ファン、付属品がそれぞれ縦に整然と配置されていた

サイズ「巽」外観スタイル

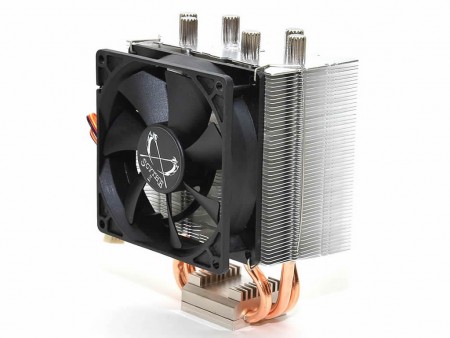

続いて「巽」をパッケージから取り出し、外観をくまなくチェックしていこう。「ナロータイプフィン構造」を採用するヒートシンクは、W102×D59×H146mmのコンパクトサイズ。付属の92mmファンを搭載しても奥行は83mmしかなく、LGA2011やLGA115xのリファレンスクーラー（奥行約100mm）を大きく下回ることから、メモリスロットとの干渉は心配ないだろう。

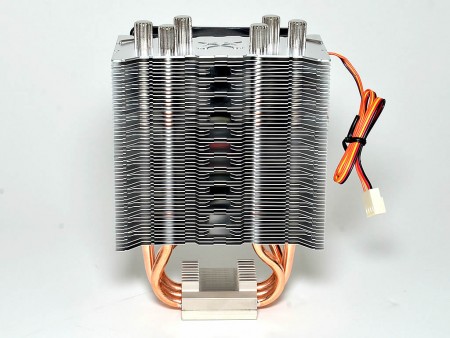

非干渉を謳うサイドフローCPUクーラーの中でも、とりわけコンパクトに仕上げられた「巽」。全高もわずか146mmで、ロープロファイルのスリムケースを除けば、ほぼすべてのケースに対応する

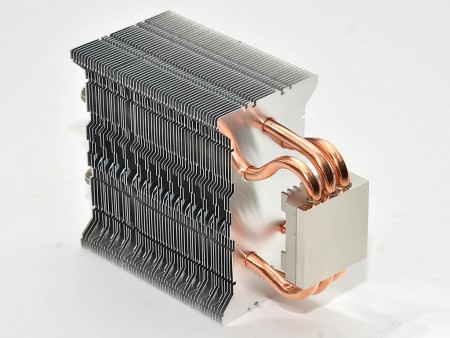

ヒートシンクを貫通する3本のヒートパイプは、均一に熱を拡散できるようバランスよく配置されている

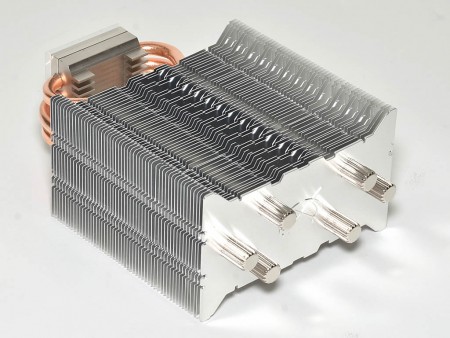

ヒートシンクの放熱フィンはアルミニウム製。形状の異なる2種類（合計52枚）のフィンを組み合わせ、ファンの風を最も効率良く吸い込む構造とした

サイズこだわりの受熱ベース部を確認

熱移動に重要な受熱部には、ニッケルメッキを施した肉厚の銅製ベースプレートを搭載。さらにヒートシンクを兼ねた銅製ブロックを使い、φ6mm×3本のヒートパイプを挟みこむことで、CPUの熱を素早くヒートシンク全体へと拡散する。

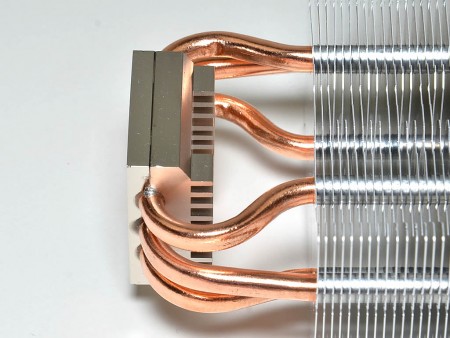

φ6mm×3本のヒートパイプは、ヒートシンクを兼ねた銅製ブロックと肉厚の受熱ベースプレートにサンドイッチされている

銅製ベースとヒートパイプの接合部はハンダにて固定。工作精度も上々で、冷却性能には期待がかかる

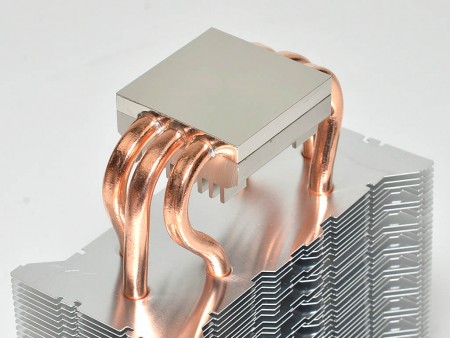

3本のヒートパイプには微妙なカーブが設けられ、ヒートシンク全体にバランスよく熱を分散させる仕組み

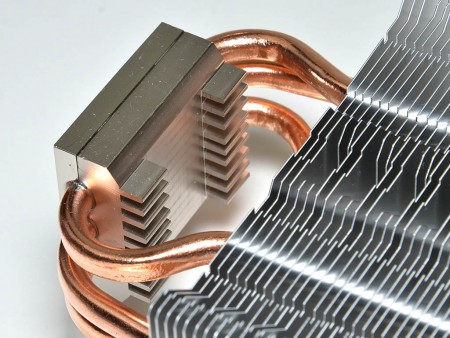

9本のスリットが設けられたヒートシンク形状の銅製ブロックは、「マウンティングバー」の固定にも一役買っている
