300～2,500rpmのワイドレンジに対応する92mmPWMファン

「巽」に標準装備されている冷却ファンは、92×92×25mmのオリジナルPWMモデル「SY9225SL12M-P」。回転数は300±200rpm～2,500rpm±10％のワイドレンジに対応し、ノイズレベルは7.2～31.07dBA、風量6.70～55.55CFM、静圧7.35～22.46Pa/0.75～2.29mmH2O。なおファンの取付は標準的なワイヤークリップ式が採用され、着脱は簡単に行うことができる。

UEFIのファンコントロール機能を組み合わせれば、静音性重視から冷却性能重視まで自由に調整できる。なお駆動電圧はDC12V、電流は0.18A

「巽」付属品チェック

マザーボードへの取り付けを進める前に、付属品についても確認しておこう。リテンションやワイヤークリップ、ネジなどは、それぞれサイズに合わせてジッパー袋に個別梱包されている。また固定用レンチは同梱されるため、別途用意が必要な工具はプラスドライバのみとなる。

Intel系プラットフォームで使用する「バックプレート」（画像左）と、ファン固定用の「ワイヤークリップ」（画像右）	ブリッジ式リテンションのキモとなる「マウンティングバー」（画像左上）と「マウンティングプレート」（画像右上：AMD用/画像下：Intel用）
組み立てに使う「ネジ」や「スタンドナット」のほか、「グリス」や固定用「レンチ」が付属する

ブリッジ式リテンションの取り付け手順

画像セッションのラストは、取り付け手順にて締めくくることにしよう。今回はテストセッションに合わせてLGA1150プラットフォームに装着。また基本的な手順は、以前詳細レビューをお届けした「阿修羅」とまったく同じであることから、今回は要点を絞って解説を進めていく。なお各コンポーネントの名称はマニュアル表記に準拠している。

まずは「バックプレート」をマザーボード裏面のネジ穴に合わせて「スタンドナットA」で固定する。この時「ワッシャー」をマザーボードの間に挟むのを忘れずに
4本の「スタンドナットA」を固定したら、プラットフォームに対応する「マウンティングプレート」を装着
CPUクーラーに「マウンティングバー」を取り付け、特殊形状の「ネジ（大）」で固定。付属のレンチを使えばプラスドライバより確実に締めつけることができる

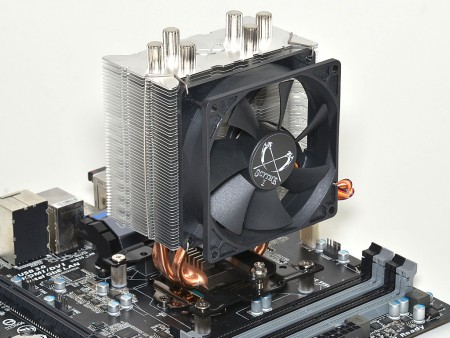

最後に「ファンクリップ」を使い、ファンをヒートシンクに装着すれば、マザーボードへのマウントは完了だ

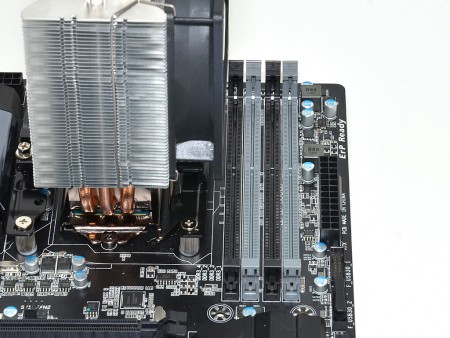

今回はASRock「Z87 Extreme6」とGIGABYTE「GA-Z87-D3HP」の2種類のマザーボードに装着しているが、いずれもメモリスロットへの干渉はなかった
