エルミタ的速攻撮って出しレビュー Vol.329
2014.05.24 更新
文：GDM編集部 池西 樹
 |
|

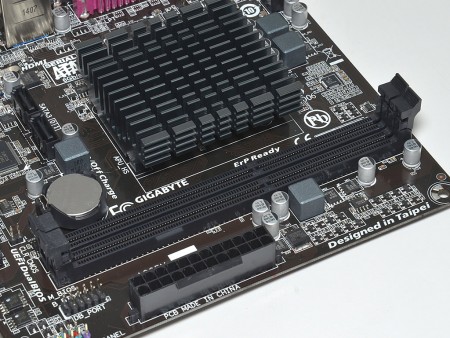

| メモリスロットはシングルチャネル対応のDDR3-1333MHz×2本で、最大32GBまで実装可能 | |
 |
スロット脇に配置されたメモリ用電源回路。こちらも固体コンデンサとフェライトコアチョークで構成される |
 |
|

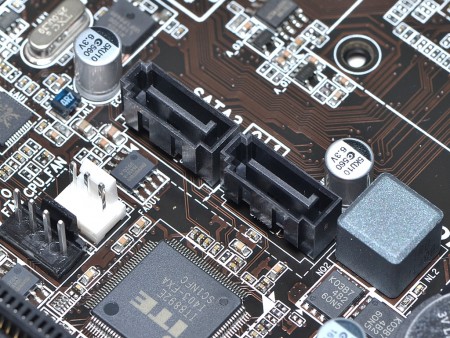

| APUの制限のためSATAポートはSATA3.0（6Gbps）×2のみ。不足分はUSB3.0などで補う必要がある | |
 |
 |
| PCI-Express-PCIブリッジチップ、ITE「IT8892E」を介して実装されたPCIスロット。個人的にはPCI-Expressに対応するバリエーションモデルの登場にも期待したい | |
 |
|

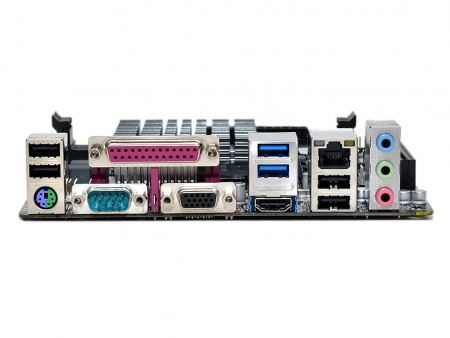

| バックパネルインターフェイスは、USB3.0×2、USB2.0×4、シリアルポート×1、パラレルポート×1、音声入出力端子×3、ギガビットLAN×1、PS/2×1、HDMI×1、D-Sub×1を搭載。レガシーインターフェイスが充実しており、旧マザーボードのリプレースにも良さそうだ | |
 |
 |
| 電源コネクタはATX 24pin+CPU 4pin | |
 |
 |
| BIOS ROMはメインとバックアップの2基搭載。万が一メインROMが破損した場合でもバックアップROMから復旧できる | I/OコントローラITE「IT8620E」 |
 |
 |
| オーディオコントローラRealtek「ALC887」 | RS-232向けドライバICチップTI「GD75232」 |
 |
 |
| 基板上の電解コンデンサはすべて固体コンデンサを採用する | |
