エルミタ的速攻撮って出しレビュー Vol.334
2014.06.14 更新
文：GDM編集部 池西 樹
ここからは「RevoDrive 350」シリーズの480GBモデル「RVD350-FHPX28-480G」の詳細を確認していこう。基板表面にはSAS RAIDコントローラを冷却するため大型のヒートシンクを搭載。SSDコントローラは裏面にLSI「SandForce SF-2282」×4基が実装され、これをRAID 0で動作させることで、SATA3.0（6Gbps）の限界をはるかに超える高速転送を実現している。
 |
 |
| OCZのコーポレートカラー、ブラック・ブルー・ホワイトの3色に彩られたパッケージ。サイズは実測で293×235×77mm | |
 |
 |
| 化粧箱を開けると硬質ダンボール製の内箱が姿を表す。基板はさらにプラスチックケースと固定材で厳重に保護されていた | |
 |
|

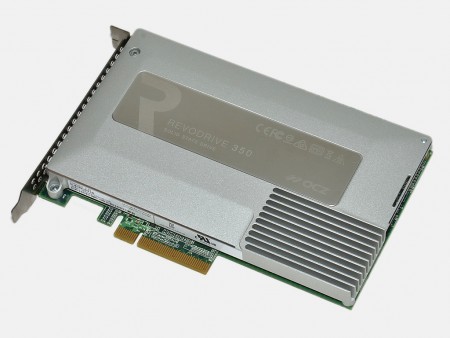

| 基板ほぼ全面を覆う大型ヒートシンクを搭載。サイズは実測で167×102ｘ16mm | |
 |
 |
| ヒートシンクが接触しているのはSAS RAIDコントローラのみ。NANDフラッシュやSSDコントローラは、空気の対流で冷却する | |
 |
 |
| RAIDコントローラに接触する部分は櫛型にデザインされ、表面積を増やし冷却性能を向上させている | 基板は1スロット厚。バックパネル部には通気口が多数設けられ、発生する熱を効率よく排出する |
 |
|

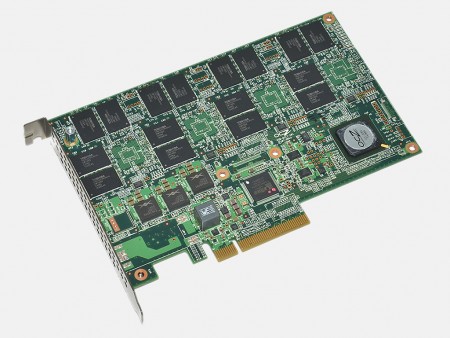

| 基板表面にはSAS RAIDコントローラと電源制御チップ、16枚のNANDフラッシュを搭載 | |
 |
|

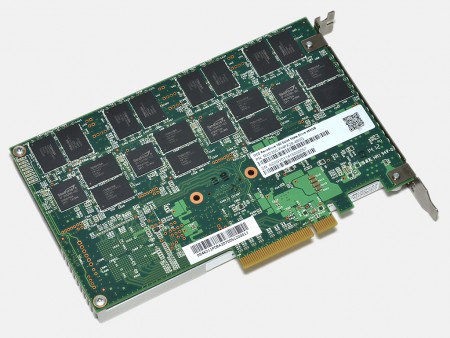

| 基板裏面にはSSDコントローラ×4基と、16枚のNANDフラッシュを搭載 | |
 |
 |
 |
 |
| 4基のSSDコントローラは、いずれもSATA3.0（6Gbps）対応のLSI「SandForce SF-2281VB1-SCC」 | |
 |
 |
| SAS RAIDコントローラはOCZオリジナルチップ「ICT-0262」 | NANDフラッシュは製造プロセス19nmの東芝製「TH58TEG7DDJBA4C」。容量128Gbit（16GB）のToggleタイプで、コントローラあたり8枚、合計32枚搭載する |
 |
 |
| プログラム可能な電源制御ICチップLTTICE「ispPAC-POWR1220AT8」 | DC-DCコンバータEnpirion「EN5339QI」 |
 |
 |
| 電圧レギュレータチップALTERA「EN63A0QI」 | |
