「RAVEN 5」内部構造チェック

外観デザインを頭に入れたところで、内部構造を詳細に見ていこう。「RAVEN 5」はマザーボード90°回転レイアウトの採用により、随所に特異性を見いだす事ができる。そのオリジナリティこそ最大の魅力だが、さて内部はどのように設計されているのだろう。構成パーツをマウントするエリア毎に解説していこう。

マットブラックカラーの内部を真横から眺めると、前のめりに傾斜している事がよくわかる

トップパネルI/Oと拡張スロット

外観セッションは手始めに、トップパネルからチェックを進めて行こう。強化プラスチック製で通気孔仕様のトップパネルは、後部寄りにある2本のピンでシャーシに固定。ツールフリーでカンタンに取り外すことができる。

通気孔仕様の強化プラスチック製トップパネル。この面は「正圧設計」により排気側に位置することから、防塵フィルタの類いは装備されていない
背面寄りに設けられた固定用ピン。ツールフリーで着脱は実にカンタンだ

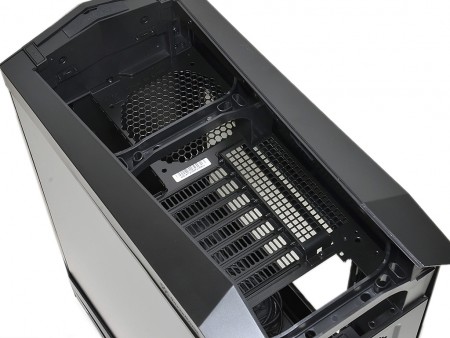

トップパネルを取り外すと、通常リア面にあるはずのバックパネルI/O部や拡張スロットが姿を現す。さすがにはじめて「RAVEN」シリーズに触れた人なら誰もが違和感を覚えることだろう。これこそがマザーボード90°回転レイアウトを採用する「RAVEN 5」最大の特徴というワケだ。

リア面の見慣れた光景はトップ面に。マザーボード90°回転レイアウトは、PCケースの概念や性格をガラリと変える大きなインパクトを与えている

スリム光学ドライブベイ

活躍の機会が減りつつある光学ドライブだが、「RAVEN 5」では右側面部にスリム光学ドライブベイを装備している。SilverStoneは5.25インチドライブベイに固執することはなく、利用頻度の変化に合わせ、スリム光学ドライブベイを採用する傾向にある。それはミドルタワークラスであろうと例外ではない。

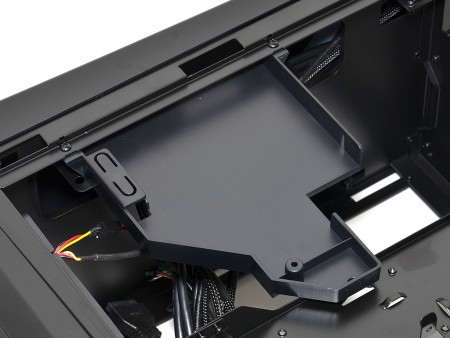

右側面に装備された、スリム光学ドライブベイ。ディスクローディングはスロットイン式に限定され、9.5mmまたは12.7mm厚のドライブがマウントできる
フロントパネル右横に設けられたスリットが、光学ディスクの取り出し口。スロットイン式スリム光学ドライブはこの位置にマウントされている。なお光学ドライブ非搭載を想定し、スリットを埋めるゴム製キャップも標準装備されている

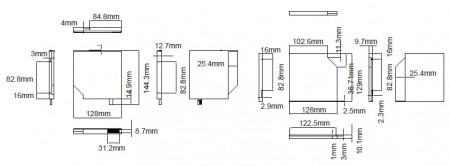

マニュアルに記載されている、スリム光学ドライブのサポートサイズ詳細。ほぼ図面を惜しみなく開示するのがSilverStone流

意外な場所にある3.5インチシャドウベイ

通常ミドルタワーPCケースのフロント寄りエリアといえば、ドライブ搭載ユニットが当然のようにレイアウトされている。あまりにも見慣れた光景だけに“あって当然”といったところだが、「RAVEN 5」にはコレが無い。
　割り切った内部設計が得意の「RAVEN」シリーズだが、ドライブ搭載スペースを開放することで、従来に比べマザーボードをフロントパネル側にずらす事で、ショートボディ化に成功している。

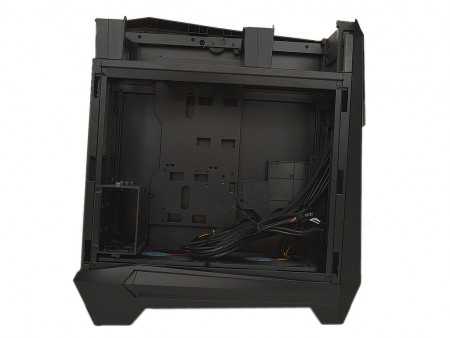

一般的なミドルタワーPCケースのスタイルでは、フロント寄りにドライブ搭載スペースが設けられている。しかし「RAVEN 5」ではこれを省略し、内部スペースが確保されている（画像は「RAVEN 3」）

では省略されたドライブベイの「引越し先」を確認すると、3.5インチシャドウベイはリア下部に2台分のHDDケージが用意されていた。電源ユニット搭載スペースの下に位置し、HDDを縦にマウントするレイアウトが採用されている。

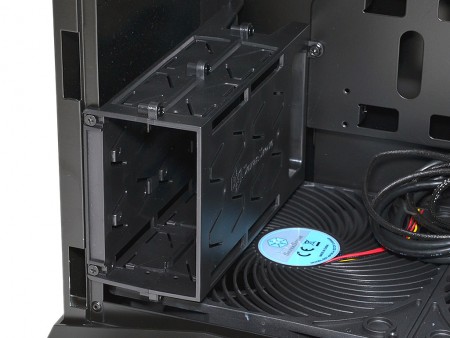

電源ユニット下の空きスペースに用意された、3.5インチシャドウベイユニット。ここには2台のHDDが搭載できるようになっている
3.5インチシャドウベイユニットはフロント側左列2個、リア側3個の計5個のネジで固定されている
3.5インチシャドウベイユニットは2ピース構造。両者は側面のネジで固定されており、分解ができるようになっていた

マザーボードトレイ裏の2.5インチシャドウベイ

今やストレージの主役、2.5インチSSDはマザーボードトレイ背面にマウントできる。場所はスリム光学ドライブベイの右横で、2台分のマウントスペースを用意。SSD本体側面のネジ穴を利用して固定する事になる。

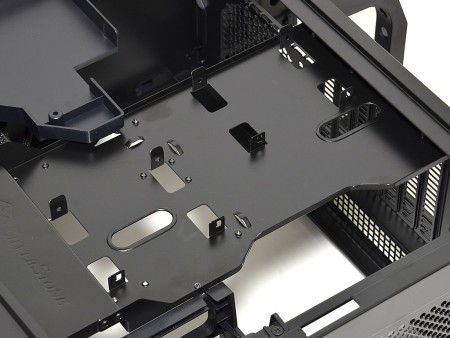

マザーボードトレイ裏側に用意された、2.5インチシャドウベイ。SSD本体側面のネジ穴に合わせ、4つの折り返しが設けられている
