エルミタ的速攻撮って出しレビュー Vol.336
2014.06.27 更新
文：GDM編集部 松枝 清顕
付属品の点検が済んだところで、「Nic L31」をマザーボードに組み込んでみよう。テストに向け、Intel LGA1150対応マザーボードへの装着方法を、順を追って解説していく。
 |
 |
| まずは「バックプレート」をマザーボードに仮置き。例によって、Intel LGA1366とLGA115x、LGA775はそれぞれネジピッチが異なるため、マニュアルをチェックしておこう。なおLGA1150は、センターのポジションだ | |
 |
 |
 |
|

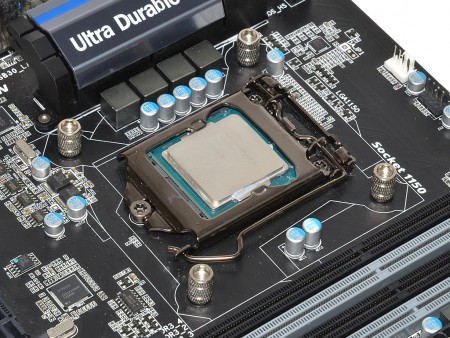

| 「ねじ」（13.6mm）を使い、台座の役割を果たす「ナット」に固定。なお「ナット」はハンドスクリュータイプにつき、緩みが無いかよく確認しておこう | |
 |
|

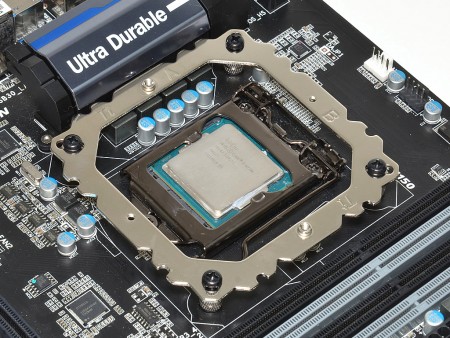

| 完成した4本の台座に「金属製ブラケット」を固定。ここでは唯一黒に塗装された化粧ネジ「ネジ」（9.6mm）を使用する | |
 |
|

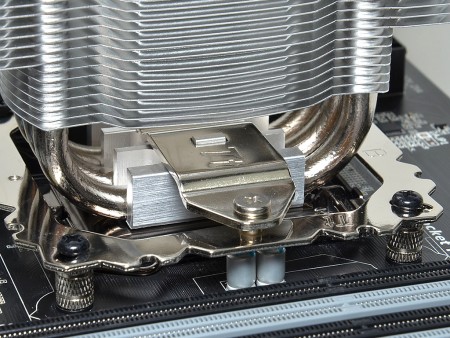

| 最後に受熱ベース上部にある2つの突起に合わせた「金属製ブラケット」を「金属製ブラケット」のネジ穴にガッチリ固定。これでヒートシンクの固定はオシマイ | |
 |
|

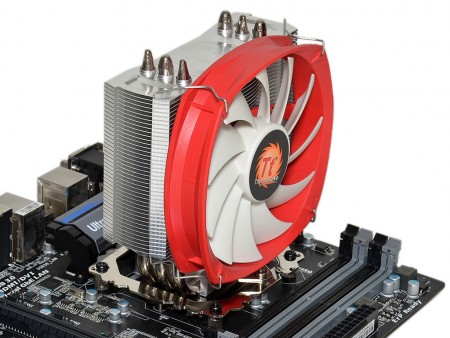

| 最後に「ファンクリップ」で冷却ファンを装着すれば取付は完了 | |
