フェイス刷新。Mini-ITX最高峰の6フェーズ電源回路

Mini-ITXらしからぬ6フェーズの強靭な電源回路を搭載する「Z97I GAMING AC」。ブラックとレッドを基調としたテーマカラーはそのままに、冷却機構のデザインが刷新された

ここからは、「Z97I GAMING AC」の搭載機能をエリアごとにチェックしていこう。まずはオーバークロック動作を含め、システムの安定性を左右する電源周りだ。
　さすがゲーミング向けとあって、Mini-ITXモデルながら一般的なATXマザーボード並となる6フェーズ電源を搭載する。「ミリタリークラス4」の高耐久仕様はそのまま引き継がれたため、高効率・低発熱のタンタルコンデンサ「Hi-C CAP」や長寿命な「Dark CAP」、高効率かつ大出力なチョークコイル「Super Ferrite Choke（SFC）」といった、“名物”の高品質コンポーネントは健在。また、その一方でデザインは前モデルから刷新され、新設計「ドラゴンクロー・ヒートシンク」の採用など、冷却機構が改良されている。

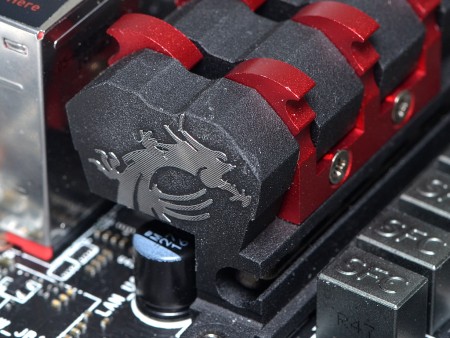

デザイン重視だった先代から変更された「ドラゴンクロー・ヒートシンク」。その名の通り“ドラゴンの爪”がモチーフになっており、冷却性能が向上している

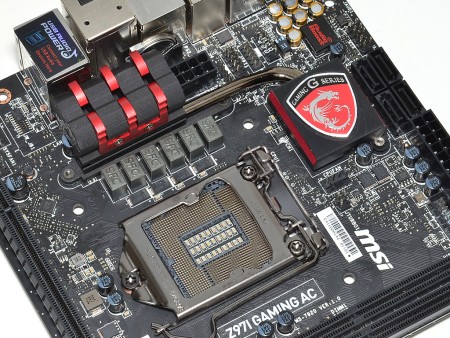

前モデルから引き続き採用する、ヒートパイプを用いた冷却機構。Mini-ITXサイズではなかなか珍しい、贅沢な仕様だ
電源回路は、Mini-ITX最高峰の6フェーズを搭載。ソケット寄りに背の低いタンタルコンデンサ「Hi-C CAP」、その後ろに大出力のチョークコイル「SFC」を実装する	最高260℃という過酷な環境に耐える、高耐久・長寿命な固体コンデンサ「Dark CAP」

Intel 9シリーズ最上位チップ、Intel Z97 Express搭載

チップセットは、Intel 9シリーズ最上位のIntel Z97 Expressを搭載する。新ストレージM.2やPCI-Expressのレーン分割はこのモデルでは意味をなさないが、CPUのオーバークロックでは真価を発揮してくれるはずだ。なお電源回路だけでなく、ヒートパイプで繋がれたチップヒートシンクもデザインを変更。同世代の他モデル同様、トップには「GAMING Series」のエンブレムが飾られている。

自在にオーバークロックが楽しめるシリーズ最上位チップIntel Z97 Expressを搭載。こちらも前モデルからヒートシンクデザインが刷新されている

DDR3 3,200MHzのOCメモリをサポートするメモリスロット

メモリスロットは、最大16GBを実装可能なデュアルチャンネル対応の2スロットを実装。動作クロックは最大DDR3 3,200MHzをサポート、ハイエンドなオーバークロックメモリも使用できる。

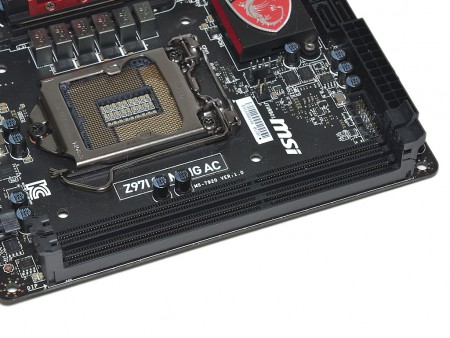

容量は最大で8GB×2の16GBが実装可能。なお、グラフィックスカード側は干渉を避けるため、ラッチフリー仕様となっている

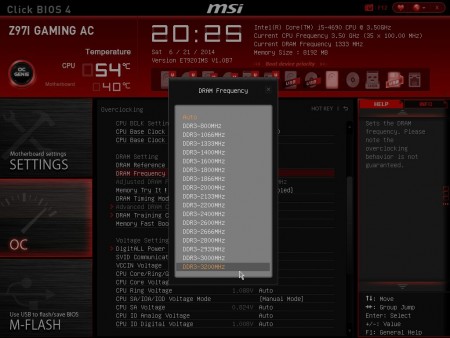

BIOSメニューでは、最大でDDR3 3,200MHzまでの動作クロックを選択できる

RAIDアレイも構築できる、SATA＆eSATA3.0ポート

ストレージはSATA3.0（6Gbps）×4のほか、バックパネルにeSATA×2を装備。RAID 0/1/5/10のRAIDアレイを構築可能で、冗長性を確保するかパフォーマンスを追求するかはユーザー次第だ。ポート数もMini-ITX環境には十分で、不足を感じることはまずないだろう。

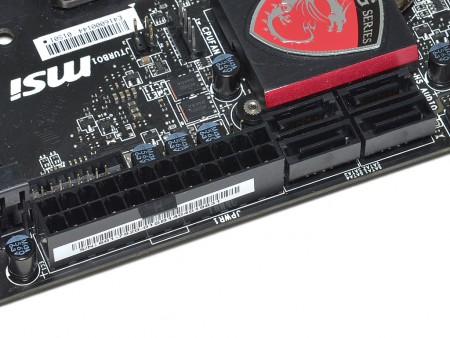

チップセットのすぐ横に実装された、4基のSATA3.0（6Gbps）ポート。バックパネルのeSATAポートを含め、チップセットに直結している
