ボード同サイズのベストパートナーと極小ゲーミングマシンを構築

さて、ここからはいよいよ「Z97I GAMING AC」を実際に動作させてのパフォーマンスチェック。テストに当たっては可能な限りゲーミングマザーボードとしてのニーズに沿うべく、グラフィックスにRadeon R9 270X搭載カード「R9 270X GAMING 2G ITX」をエムエスアイコンピュータージャパン株式会社より借り受け、検証に使用することにした。

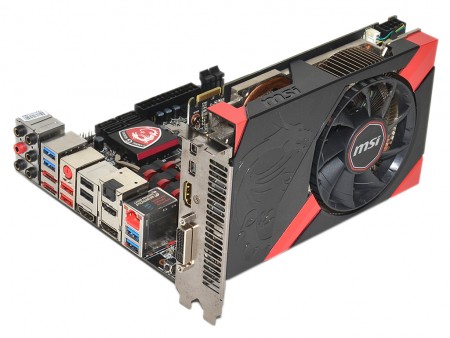

　「R9 270X GAMING 2G ITX」は、アッパーミドルクラスのGPUを搭載しながら、奥行き170mmのショート基板を採用する極小モデルだ。Mini-ITXマザーボードとの組み合わせを想定し、ピタリ同じサイズに仕上げられている。相性の良さは言わずもがな、最小クラスのゲーミングマシンを構成するパートナーとして、ベストといえる存在だ。

MSI「R9 270X GAMING 2G ITX」　実勢売価23,980円前後 製品情報（エムエスアイコンピュータージャパン株式会社）
	Mini-ITXマザーと同サイズとなる、奥行き170mmのショート基板を採用。コンパクトながら静音・高冷却を実現する「RADAXファン」を装備、ブースト1,080MHzのOC仕様に仕上げられている

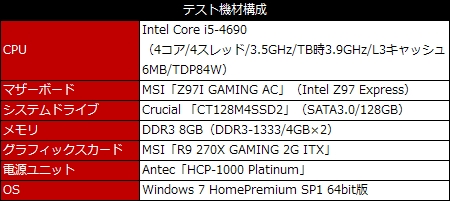

そしてゲーミングマシンだけにCPUは“Devil’s Canyon”を・・・と言いたいところ、今回は機材調達の関係上Haswell Refresh世代の上位モデルIntel Core i5-4690（4コア/4スレッド/3.5GHz/TB時3.9GHz/L3キャッシュ6MB/TDP84W）を使用した。CPUチューニングには非対応のモデルということもあり、テストでは「GAMING App」による簡易設定を使用し、ゲーミングマシンとしての付き合い方を探ってみることにした。なお、その他のテスト環境については以下の表を参照していただきたい。

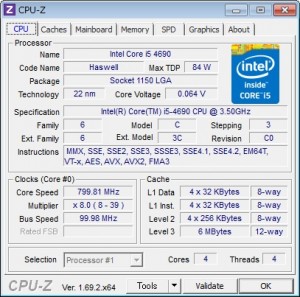

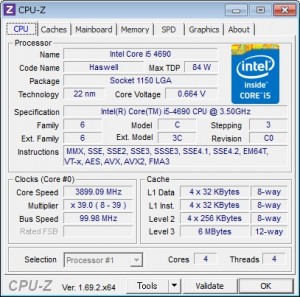

「CPU-Z 1.69.2」を使用してIntel Core i5-4690の動作をチェックする。倍率変更には対応しないスタンダードなCPUだが、高負荷時にはTurboBoostによりクロックが最大3.9GHzまで上昇している
	CPUとGPUがともにフルパフォーマンスを発揮する、「GAMING App」の“OC mode”。CPUチューン対応のK型番CPUであれば、倍率可変でさらにパフォーマンスがアップするだろう
静音志向の動作を想定し、比較対象として“Silent mode”を用意。GPUが最大クロックに張り付く“OC mode”とは異なり、アイドル時には動作クロックが省電力モードへ移行している
