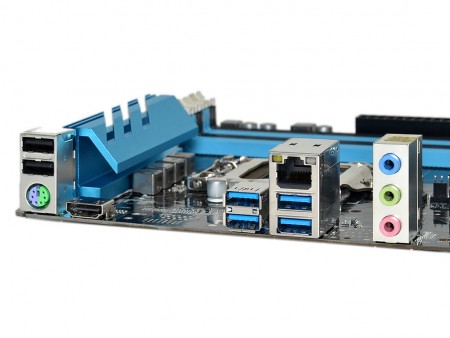

バックパネルインターフェイスは、USB3.0×4、USB2.0×2、音声入出力×3、ギガビットLAN×1、PS/2×1、HDMI×1のシンプルな構成。ただしIntel製ギガビットLANコントローラ「I218V」や、ELNAオーディオコンデンサなど、搭載コンポーネントにはいずれも高品質なものが採用されている。
 |
|
| 必要最小限にまとめられたバックパネルインターフェイス。グラフィックス出力が1系統である点はやや残念だが、コスト重視モデルだけに、割り切る必要があるだろう | |
 |
 |
| ギガビットLANコントローラには、安定性・信頼性に定評のあるIntel「I218-V」 | オーディオ回路のコンデンサは、ノイズレベルの低いELNA製オーディオコンデンサ |
画像セッションの最後は、基板上の気になるパーツやICチップをまとめてチェックしておこう。
 |
 |
| 電源コネクタはATX 24pin+CPU 8pin仕様で、安定した電力供給を実現する | |
 |
 |
| オーディオコントローラRealtek「ALC887」 | I/OコントローラNuvoton「NCT6776D」 |
 |
 |
| PCI-Express-PCIブリッジチップAsmedia「ASM1083」 | RS-232ドライバ・レシーバTexas Instruments「GD75232」 |
 |
 |
| ファンドライバNuvoton「NCT3941S」 | 容量64MbitのBIOS ROMはソケット式を採用 |
 |
 |
| 電源コネクタ脇に配置されたUSB3.0ピンヘッダ | USB3.0以外のピンヘッダは、マザーボード下側にまとめられている |
 |
 |
| PCI-Express補助電源コネクタやディスプレイ出力用の空きパターンも用意されていた | |
