5.25インチオープンベイ

ここからはドライブベイレイアウトをチェックしていこう。といっても見慣れたATXミドルタワーPCケースとは勝手が違い、必要最低限の収納力となるスリムタワー。限られたスペースを利用するだけに、なかなか凝った仕掛けが用意されている。
　5.25インチオープンベイは1段を装備。薄型PCケースにはスリム光学ドライブかと思いきや、圧倒的なシェアと手持ち資産を生かすメリットをも考慮。フルサイズの光学ドライブが利用できる点はありがたい。

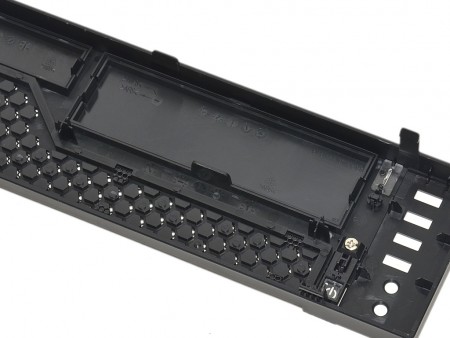

5.25インチオープンベイのブランクベゼルは、ベゼル両側面のツメでロックされている。比較的きつく固定されているため、着脱には一旦フロントパネルごと取り外しておきたい

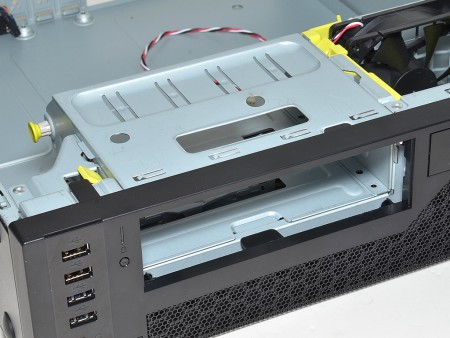

スチール製の5.25インチオープンベイユニットと、フロントパネル開口部の位置関係はご覧の通り

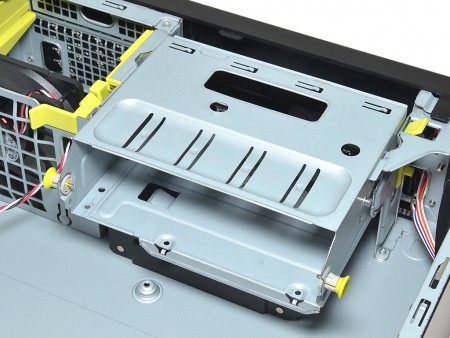

光学ドライブのマウントは、工具不要のツールフリー仕様。ユニット自体も取り外す事ができる

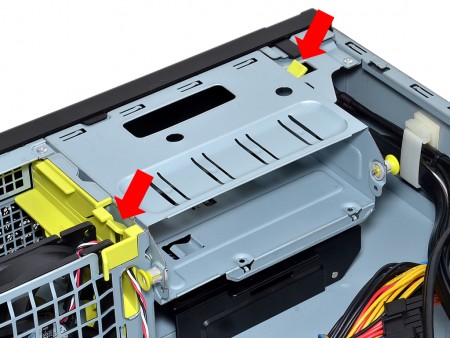

5.25インチオープンベイユニットは、2つの矢印で示した黄色いレバーをそれぞれ外側に開く事でロックが解除。あとは手前に引き出すだけで取り外しは完了する

隠された3.5インチシャドウベイ

そもそもシャドウベイとは文字通り、表面の目立つところにある必要はなく、ひっそりと影の存在として役割を果たしてくれればいい。1台分のHDDが搭載できる3.5インチシャドウベイは、5.25インチオープンベイユニットを取り外す事で、その裏側に用意されていた。マニュアルを見なければ、その存在は分かりにくい。なおマウントには5.25インチ同様、ツールフリー機構が備えられ、楽に作業を進める事ができる。

5.25インチオープンベイユニットを取り外すと姿を現す、3.5インチシャドウベイユニット。“ユニット”とはいえ、プラスチック製の黒いカバーと、スチール製シャーシの「折り返し」だけで構成

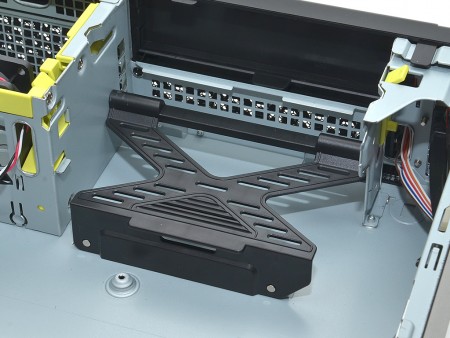

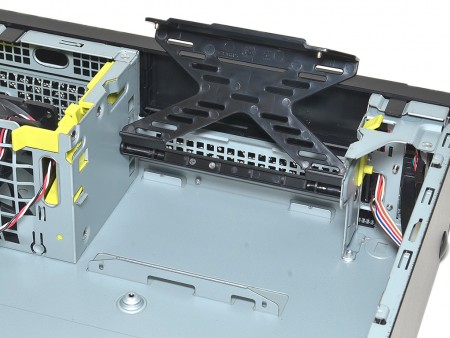

黒いカバーはフロント寄りに蝶番があり、固定されたピンを解除する事でオープン状態になる。実際の取り付けは、後ほどご紹介しよう
