エルミタ的速攻撮って出しレビュー Vol.354
2014.09.06 更新
文：GDM編集部 池西 樹
ここからは「Z97S SLI PLUS」をパッケージから取り出し、画像を中心に検証を進めていこう。マザーボードのポテンシャルを決定する上で重要なファクターになる、電源回路にはデジタルPWM制御の8フェーズ回路を搭載。また従来より30％高い電流容量を備える「SFC」や、製品寿命10年を超える「固体コンデンサ」など、高品質なコンポーネントを採用することで、安定性や耐久性を高めている。
 |
|

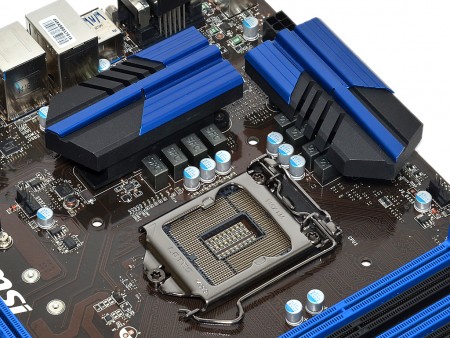

| MOSFETを冷却する大型ヒートシンクが印象的な電源周り。CPUソケット周辺のクリアランスも充分に確保され、大型のCPUクーラーでも余裕を持って搭載できる | |
 |
|

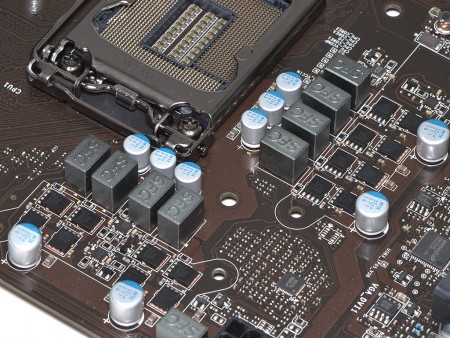

| MOSFET用ヒートシンクを取り外したところ。画像右下に配置されたデジタルPWMにて制御することで、高負荷時でも安定した電源供給を可能にしている | |
 |
 |
| 電源回路は、CPUソケット上部と側面に4フェーズずつ計8フェーズ搭載 | |
 |
デジタルPWMは、最大8フェーズまで制御できる、UPI「uP1649Q」 |
 |
 |
| CPUソケット上部のMOSFETを冷却するヒートシンク。接触面には熱伝導シートが貼り付けられ、都合2本のネジで固定されていた | |
 |
 |
| CPUソケット側面のMOSFETを冷却するヒートシンク。基本的なデザインは上部用と同等で、こちらも都合2本のネジで固定されていた | |
