4-Wayマルチグラフィックスに最適化されたPCI-Express3.0（x16）スロット

GIGABYTE X99シリーズでは、「ダイレクトx16接続」と「追加クロックジェネレータ」による独自PCI-Express3.0（x16）設計を採用。3-Way時はx16/0/x16/x8、4-Way時はx8/x8/x16/x8のレーン分割に対応し、CPUの40レーンをフルに活用することができる。

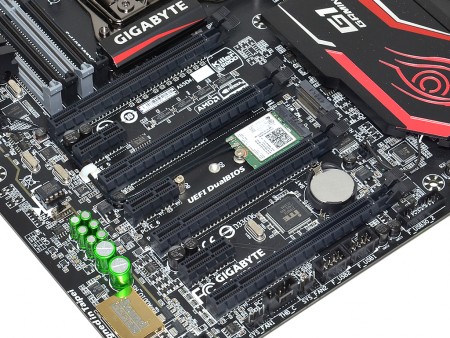

拡張スロットはPCI-Express3.0（x16）×2、PCI-Express3.0（x8/x16形状）×2、PCI-Express2.0（x1）×3、M.2×2。ちなみにPCI-Express3.0（x16形状）のピンには、CPUやメモリスロットと同じく30μ厚金メッキが施されている

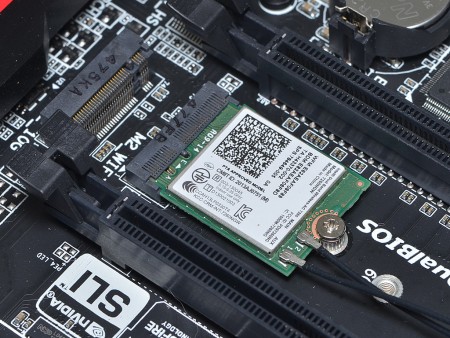

M.2スロットは、ストレージ用（上段）と拡張スロット用（下段/Wi-Fiモジュール標準装備）の2スロット搭載

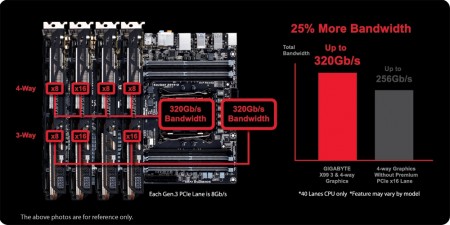

3-Way/4-Wayマルチグラフィックス時には、40レーンをフルに利用可能。帯域幅はこれまでの256GB/sから320GB/sへと25％向上している

SATA Express/M.2にも対応するストレージインターフェイス

ストレージインターフェイスは、SATA3.0（6Gbps）×6（RAID対応）、SATA3.0（6Gbps）×4（RAID非対応）、SATA Express（10Gbps）×1、M.2（10Gbps）×1で、いずれもチップセット機能を利用している。

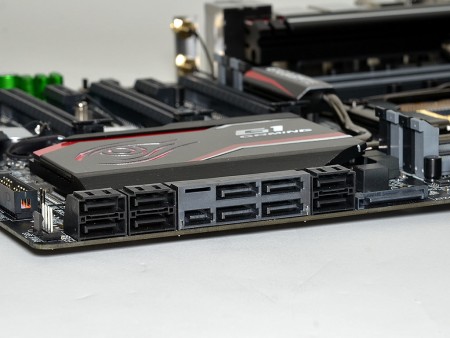

SATA3.0（6Gbps）は計10ポート。左側の黒4ポートはチップセット直結ながら、RAID非対応となるので注意が必要だ

サウンドカードは不要。オンボードを超えるサウンド奏でる「G1（TM） Audio」

「GA-X99-Gaming G1 WIFI」では、ゲーミングPCに重要なオーディオ機能に特に注力されている。オーディオプロセッサにはクアッドコアの「Creative Sound Core3D」を搭載する他、ニチコン製スタジオグレードの音響用コンデンサ「Muse ES」、交換可能なオペアンプなど、サウンド向けコンポーネントを贅沢に採用。さらに基板レベルでデジ・アナ回路と、左右のオーディオチャネルを分離した独立構造や、オーディオ信号を最短経路で転送する「ダイレクト・オーディオ」など、回路設計にもこだわることで、オンボードとしては圧倒的な高音質を実現した。

「G1（TM） Audio」では、デジ・アナ回路と左右のオーディオチャネルを分離することで低ノイズを実現。なおデジ・アナ分離ライン「オーディオノイズガード」は通電時に赤く点灯する

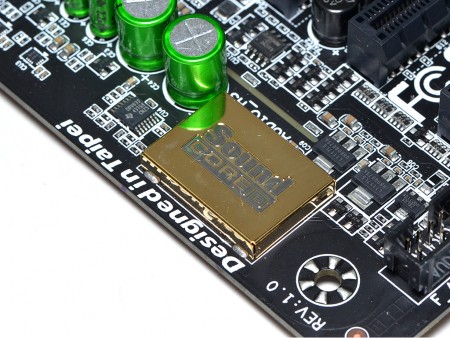

サウンドコントローラは世界初のクアッドコアオーディオプロセッサ「Creative Sound Core3D」を搭載
オペアンプはソケット式のため、好みに合わせて自由に変更できる	オペアンプ脇にはオーディオゲインを2.5x/6xに切り替える「Audio Gain Control Switch」を搭載

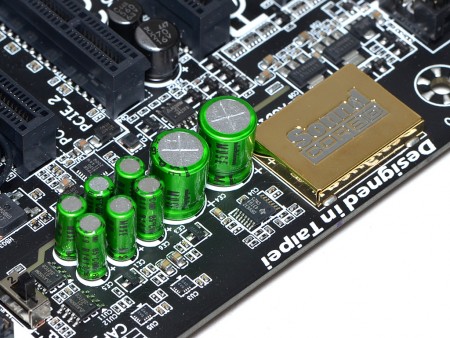

ニチコン製スタジオグレードの音響用コンデンサ「Muse ES」	リアオーディオジャックは、腐食に強い金メッキ仕様

充実したオーバークロック機能をチェック

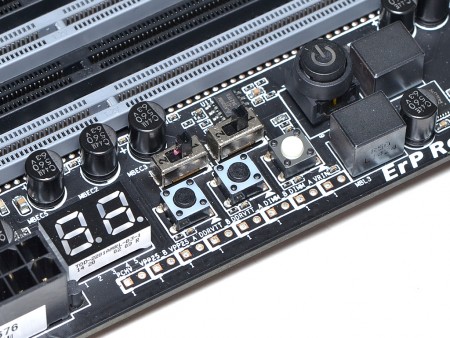

続いて、オーバークロック時に便利なスイッチやボタン類をチェックしていこう。バラックでの動作検証には欠かせない「電源」「リセット」「CMOSクリア」操作ができる「Quick Button」や、ポスト状態を確認できる「Debug LED」、コア電圧やメモリ電圧をテスタで測定できる「電圧測定ポイント」などが実装されている。

バラックでのテストに便利な「Quick Button」。電源のON/OFFやリセット、CMOSクリアをワンプッシュで行うことができる
ポスト状態を確認できる「Debug LED」。各コードの内容はマニュアルの6-4に記載されている	BIOS ROMはメイン（右/M_BIOS）とバックアップ（左/B_BIOS）の2基を搭載し、不具合が発生した場合でも自動的にリカバリーできる
