エルミタ的速攻撮って出しレビュー Vol.366
2014.10.24 更新
文：GDM編集部 池西 樹
続いて、パッケージから「GV-R9285WF2OC-2GD」を取り出し、外観スタイルをチェックしていこう。基板長は実測で240mm、VGAクーラーを含めても約250mmしかなく、標準的なATX/MicroATXマザーボードとほぼ同等。電源コネクタも横配置のため、奥行が制限される小型のミニタワーPCケースでも、問題なく搭載させることができる。また厚さは2スロットに収められており、イマドキのゲーミングMini-ITXケースとの相性も良さそうだ。
 |
|

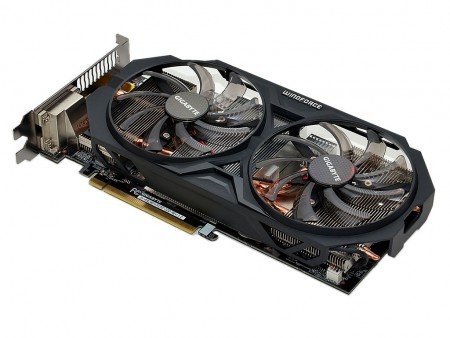

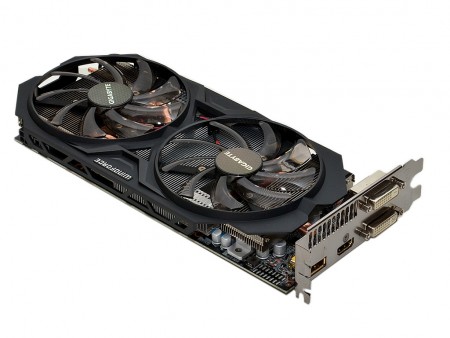

| ATX/MicroATXマザーボードとほぼ同等の全長に抑えられた「GV-R9285WF2OC-2GD」。標準的なミドルタワーやミニタワーケースであれば、問題なく搭載することができる | |
 |
|
| ヒートシンクと補助電源コネクタをガードするため、トップカバーは基板上側に約15mmせり出している | |
 |
|
| GPUコア、メモリ、電源回路など主要チップは表面に配置されているため、裏面はスッキリとした印象 | |
 |
 |
| サイドショットで厚みを確認。実測約40mmで、2スロットのブラケットに収まるようデザインされている | |
 |
|

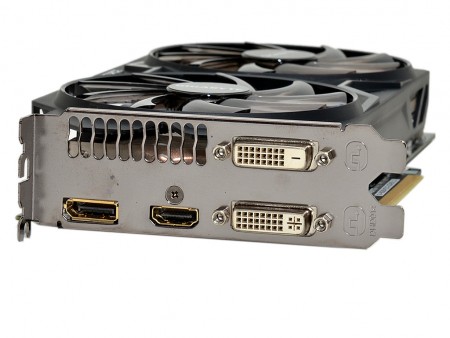

| 出力インターフェイスは、DVI-I×1、DVI-D×1、HDMI×1、DisplayPort×1の4系統。ちなみにHDMIとDisplayPort端子には、腐食に強い金メッキコネクタが採用される | |
