エルミタ的速攻撮って出しレビュー Vol.367
2014.10.29 更新
文：GDM編集部 絵踏 一
続いては、「GTX 980 GAMING 4G」からクーラーを取り外して独自設計の大型基板を確認する。基板上にはパフォーマンスモデル以上でおなじみ、軍事規格をクリアする「ミリタリークラス4」準拠の高品質コンポーネントを搭載。大型クーラーとの組み合わせも抜群な薄型かつ超高効率のコンデンサ「Hi-c CAP」、通常品に比べ30％大容量で低温動作なチョークコイル「ニューSFC（スーパーフェライトチョーク）」、10年超のロングライフを誇る固体コンデンサなど、いずれも厳選されたパーツで構成されている。
 |
|
| 「Twin Frozr V」を取り払った基板上には、過半を覆うアルミ製プレートが搭載されている。要所の放熱を助けるとともに、カードの“骨格”を支えているというワケだ | |
 |
 |
| 強固にネジ止めされている放熱プレート。電源回路側は立派なヒートシンク形状をなしており、デザインも基板上に実装されたパーツに最適化されている | |
 |
|

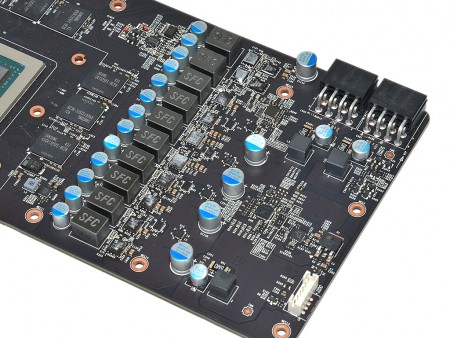

| 整然と並んだ「GTX 980 GAMING 4G」の電源周り。電源回路は計10フェーズ構成で、高負荷時やOC動作による安定性を支えている | |
 |
|

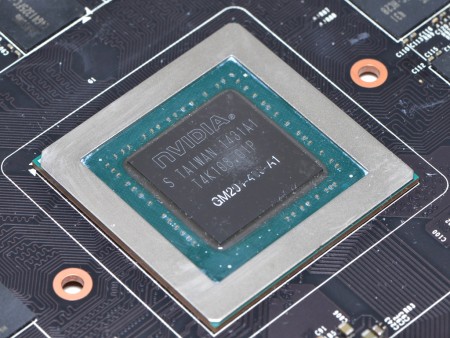

| NVIDIA GeForce GTX 980のGPUコア。28nmプロセスの第2世代「Maxwell」アーキテクチャを採用している | |
 |
 |
| ビデオメモリは、Samsung製GDDR5「K4G41325FC-HC28」。1枚あたり512MB、計8枚構成で4GBが実装されている | |
 |
 |
| ON Semiconductor製PWMコントローラ「NCP81174」 | ANPEC製電源レギュレータ「APL1117」 |
 |
 |
| 大容量で安定性に優れたチョークコイル「ニューSFC（スーパーフェライトチョーク）」。30％高い電流容量ながら、約35度も低い温度で動作する | 「ニューSFC」に隣接するMOSFETには、放熱用のアルミカバーが装着されている。すぐ脇に実装されているのは、温度計測用のセンサーだ |
 |
 |
| 基板上のコンデンサは、すべて10年以上の長寿命を誇る固体コンデンサを採用。高性能マザーやグラフィックスではおなじみだ | PCI-Express補助電源は8pin×2構成。スロットからの給電に加え、150W×2の電力を供給できる |
 |
 |
| スマート動作の「Twin Frozr V」クーラーを駆動させている6pinコネクタ | こちらの端子には、6pinファンケーブルから分岐している2pinファンケーブルが接続される |
