エルミタ的速攻撮って出しレビュー Vol.374
2014.11.26 更新
文：GDM編集部 池西 樹
 |
|

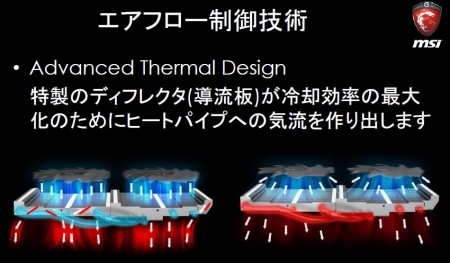

| プロペラブレードファンの気流を最大限に活用するため、ヒートシンク部にはディフレクタと呼ばれる“導流板”を搭載する | |
独自形状の「プロペラブレード」ファンにより風量を向上させた「Armor 2X」クーラー。その豊富なエアフローを効率的に利用するため、ヒートシンク部にはディフレクタと呼ばれる“導流板”を実装させた。これにより、気流をヒートパイプへ集中的に送ることができ、回転数を抑えつつ高い冷却効果を発揮するという。
 |
|

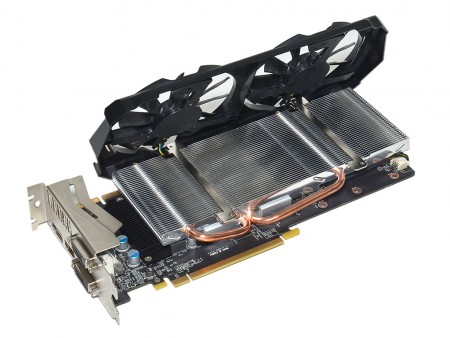

| 「Armor 2X」のファン一体型カバーを取り外したところ。ヒートシンクは40枚のアルミフィンで構成されている | |
 |
 |
| 口径100mmの「プロペラブレード」ファンは2基搭載。PWM制御だが、回転数の個別設定には非対応 | |
 |
|

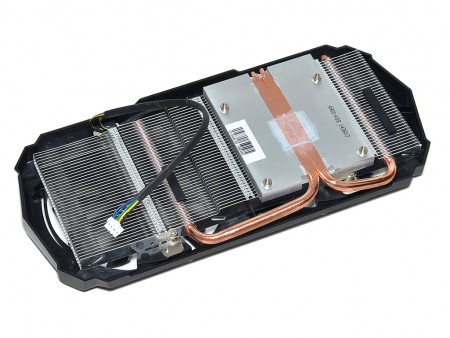

| GPUコア接触部には実測70×82mmの大型受熱ベースが実装されていた | |
 |
|

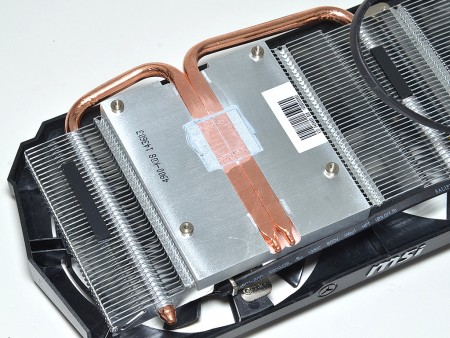

| φ8mm×2本のヒートパイプはダイレクトタッチで実装。表面はフラットに研磨され、効率的な熱移動が期待できる | |
 |
 |
| ヒートパイプの曲げ加工や溶接は美しい仕上がりで、工作精度は上々だ | |
