エルミタ的速攻撮って出しレビュー Vol.374
2014.11.26 更新
文：GDM編集部 池西 樹
続いて「GTX 970 4GD5T OC」からクーラーを取り外し、独自設計基板を観察していこう。前述の通り、基板上のコンポーネントは軍事規格をクリアする「ミリタリークラス4」に準拠。さらにリファレンスを超えるGPU 6フェーズ+メモリ2フェーズの電源回路を搭載することで、高負荷時でも無理なく電源を供給でき、安定動作を実現している。
 |
|

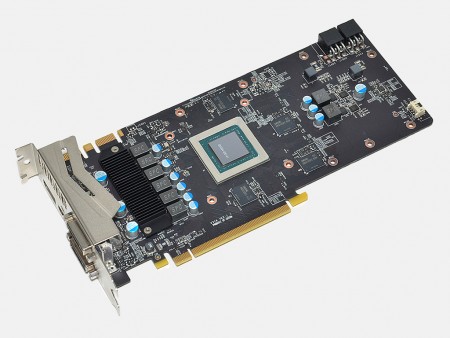

| 高品質なコンポーネントで固められた「GTX 970 4GD5T OC」。全長約250mmの大型基板を採用しているため、比較的スッキリとした印象をうける | |
 |
|

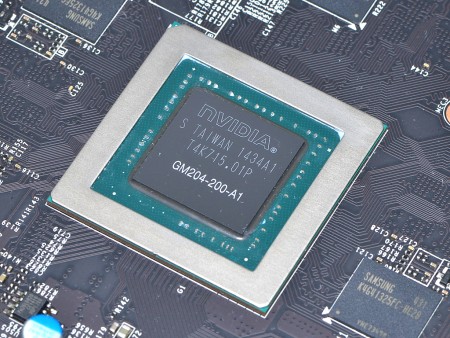

| GeForce GTX 970のGPUコアは、第2世代「Maxwell」アーキテクチャを採用する「GM204」 | |
 |
|
| リファレンスを超える6フェーズ構成のGPUコア電源回路 | |
 |
 |

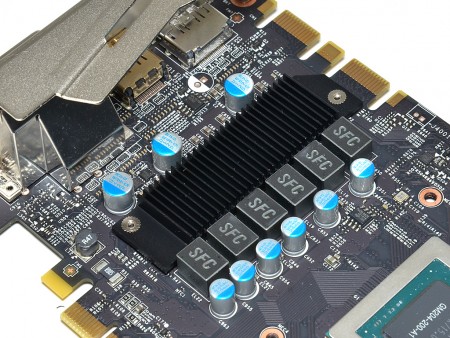

| 1フェーズあたり、MOSFET、SFC、固体コンデンサを1基ずつ搭載する | |
 |
 |
| 2本のネジで固定されたMOSFET用ヒートシンク。接触部には肉厚の熱伝導シートが貼り付けられていた | |
 |
 |
| 基板両面に各4枚、計8枚のビデオメモリを搭載 | |
 |
 |
| ビデオメモリは、Samsung製GDDR5「K4G41325FC-HC28」。動作クロックは3,500MHz（DDR時7,000MHz）で、容量は1枚あたり512MB | |
 |
 |
| 基板前方に配置された、2フェーズのメモリ向け電源回路 | バックパネルからせり出した金属製ガードで保護された出力端子類。HDMI端子は腐食に強い金メッキ仕様 |
 |
 |
| 2基の100mmファンを制御する4pinコネクタ | PCI-Express補助電源は6pin×2。通常とは逆向きに実装されているため、ヒートシンクが邪魔することなく簡単に着脱できる |
