実際に組み込んでみる

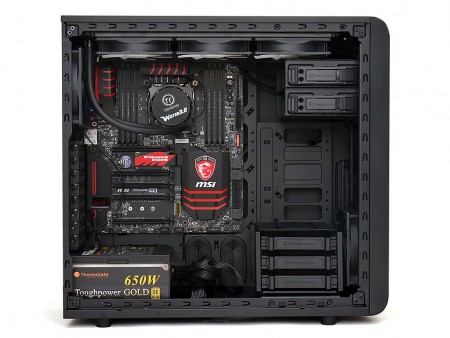

最終セッションでは、実際にPCパーツを組み込み、各パーツの搭載スペースや組み込まなければ分からない事などを解説していこう。今回組み込みテストには、MSI「X99S GAMING 9 ACK」（Intel X99 Express/LGA2011-3）を用意。サイズは305×264mmのExtended ATXフォームファクタのハイエンドマザーボードだ。にも関わらず、割り切られたシャドウベイ等の内部設計から、E-ATXとミドルタワーPCケースの組み合わせとは思えない空きスペースが確保できている。

360mmサイズラジエターを搭載してみる

冒頭でも解説したとおり、「Core V31」は水冷システム構築に最適化された「Tt LCS 水冷システム認証ケース」だ。となればやはり水冷ユニットを導入したい。ここではThermaltakeブランドから発売中のオールインワン水冷ユニット「Water 3.0 Ultimate」をチョイスした。

Thermaltale「Water 3.0 Ultimate」（製品情報）

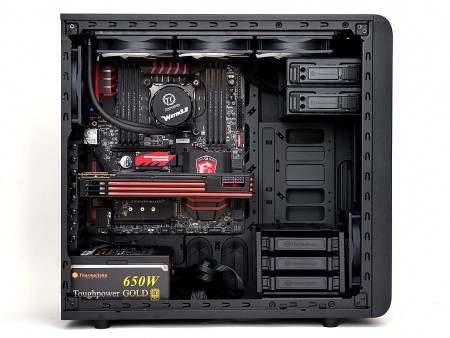

「Water 3.0 Ultimate」は120mm口径冷却ファン3基を搭載した、いわゆる360mmサイズラジエターの高冷却志向水冷ユニット。実際のラジエターサイズはD393×W120×H27mmと大型で、冷却ファンの25mm厚も考慮すれば、さすがに搭載できるPCケースは限られてくる。さて今回はこれを「Core V31」のトップ面にマウントさせてみたところ、物理的干渉を起こす箇所はなく、キレイにマウントできる事を証明した。いうまでもなく、水冷ユニットの冷却能力は、ラジエターサイズが大きく左右する。120mm口径ファン3基を並べたルックスは、自作派にとって魅力的に映るだろう。「Core V31」はミドルタワーPCケースながら、これをいとも簡単にやってのける。それだけでも十分に選択する価値はあるだろう。

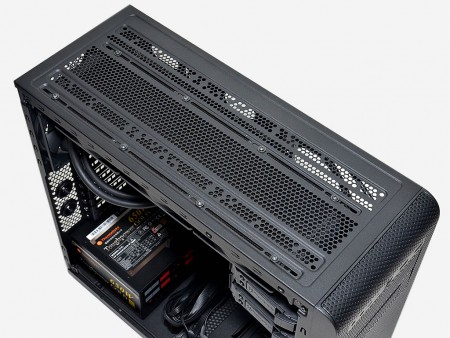

マグネット固定の防塵フィルタを外し、トップパネルにラジエターをマウント。ネジ穴は140mm口径ファンと同ピッチで、左右共にスリット部分にネジ留めする事になる
25mm厚ファンを含めると50mmを超す厚みながら、物理的干渉を起こすことなくマウントが可能。ちなみに空冷をマウントする場合の高さ制限は155mmまで
	トップ面に360mmサイズラジエターが搭載できる最大の理由は、5.25インチベイユニットの位置だ

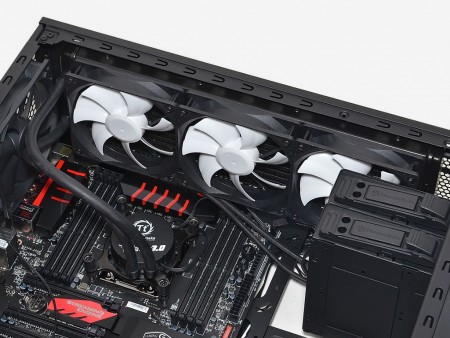

もっとも右側に位置する冷却ファン約半分程度が、5.25インチベイユニットに覆い被さるものの、ユニット上段の底板まで約50mm、上段を取り外した場合では下段まで約90mmの距離が確保できている

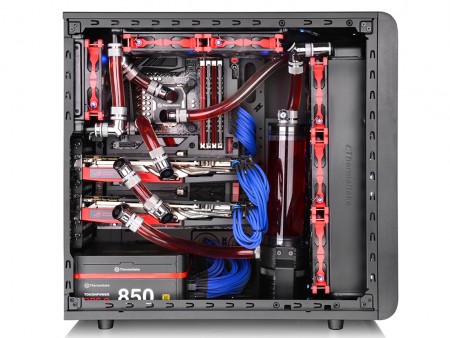

Thermaltakeから発売が予告されているDIY水冷パーツを、フル装備させた搭載例。ドライブベイを取り払った大胆な構成ながら、フロント部に360mmサイズ、トップ部に240mmサイズ、リア部に120mmサイズの各ラジエターがキッチリ搭載できている。よくみると、フロントのラジエターに沿うようにリザーバータンクまでマウントされている
