SATA Express/M.2にも対応するストレージインターフェイス

ストレージインターフェイスは、SATA3.0（6Gbps）×6（RAID 0/1/5/10対応）、SATA3.0（6Gbps）×4（RAID非対応）、SATA Express（10Gbps）×1、M.2（10Gbps）×1。なおSATA3.0（6Gbps）×2/SATA Express/M.2は排他使用のため、最大ストレージ数は10台までとなる。

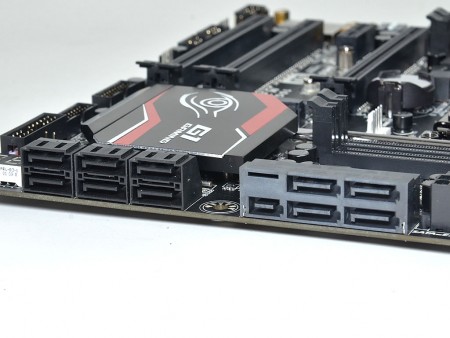

SATA3.0（6Gbps）は計10ポート。なお左側の黒4ポートはチップセット直結ながら、RAID非対応となるので用途に合わせて使い分ける必要がある

オンボード最高クラスの音質を実現した「G1（TM） Audio」

ゲーミングマザーボードにとって、高音質なオーディオ機能はもはや必須アイテム。「GA-X99M-Gaming 5」でも、S/N比115dbのRealtek「ALC1150」や、ニチコン製音響用コンデンサ、交換可能なオペアンプ等で構成される「G1（TM） Audio」を搭載する。さらにデジタルノイズの混入を防ぐデジ・アナ分離回路や、クロストークを低減する左右チャネル分離構造により、オンボード最高クラスのピュアなサウンドを楽しむことができる。

デジ・アナを分離する「オーディオノイズガード」は、「Ambient LED」機能により、発光パターンを変更できる
ソケット式オペアンプを採用するため、好みに合わせて音質を自由に変更可能	「Audio Gain Control Switch」では、接続するヘッドホンやスピーカーに合わせてオーディオゲインを切り替えることができる

バックパネルインターフェイスをチェック

バックパネルインターフェースは、USB3.0×4、USB2.0×6、音声入出力×5、光オーディオ端子×1、PS/2×2、ギガビットLAN×1を搭載。なお黄色のUSB2.0ポートは、USB DACの音質を改善できる「USB DAC-UP」に対応する。

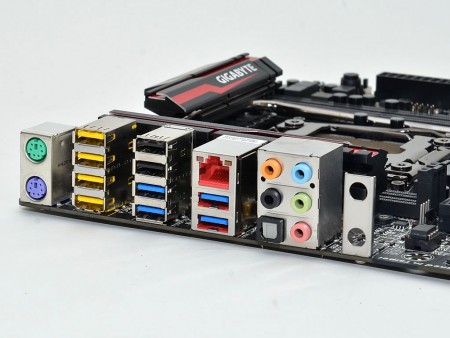

必要充分な拡張性を備えたバックパネルインターフェイス。PS/2が2ポート実装されているのもゲーマーには嬉しいところ

搭載パーツ＆チップ群を総ざらい

外観チェックのラストは、基板上の気になるパーツやICチップをまとめてチェックしていこう。

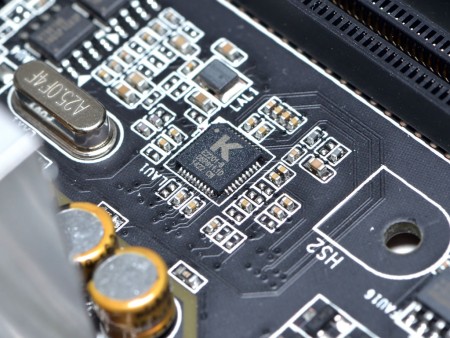

ネットワークチップは、Qualcomm Atheros製「Killer E2201」
電源コネクタは、ATX 24pin+CPU 8pinの標準的な構成
SATA Express用クロックジェネレータ、IDT「6V49322NLG」	ルネサスエレクトロニクス製USB3.0ハブコントローラ「μPD720210」
PCI-Express3.0スイッチチップ、NXP「L04083B」	I/Oコントローラ、ITE「IT8620E」

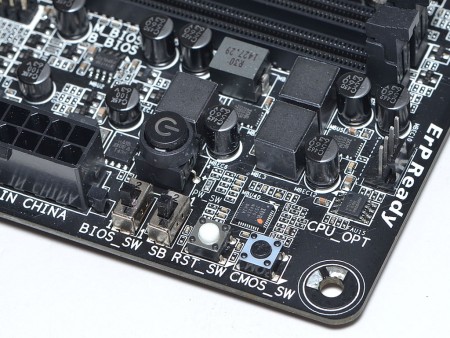

バラックでのテストに便利な「Quick Button」など、オーバークロック機能は右上にまとめて配置
	ポスト状態を確認できる「Debug LED」。各コードの内容はマニュアルの6-3に記載されている
基板上のコンデンサはオーディオ周りを除いて、すべて「Durable Black Solid Cap」が採用される
