エルミタ的速攻撮って出しレビュー Vol.381
2014.12.15 更新
文：GDM編集部 池西 樹
画像セッションの最後は、基板上の気になるパーツやICチップをまとめてチェックしておこう。
 |
|

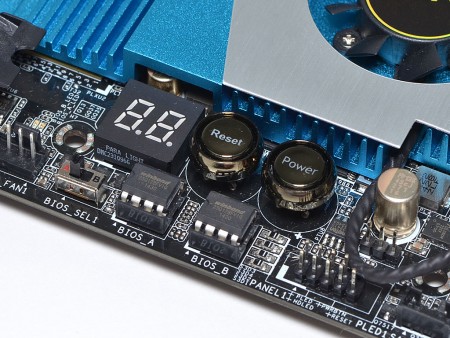

| 「Smart Switch」や「Dr.Debug」などのオーバークロック向け機能は基板右下にまとめて配置 | |
 |
 |
| 2基のBIOS ROMは、「BIOS Selection Switch」でブートROMを選択できる | |
 |
 |
| 電源コネクタは、標準的なATX 24pin+CPU 8pin構成 | |
 |
 |
| PCI-Expressへの電源供給を補助する「PCIe Power Connector」 | |
 |
 |
| USB3.0ピンヘッダは、SATAコネクタ上部に配置 | CMOSクリア用のピンヘッダも用意されている |
 |
 |
| Intel製ギガビットLANコントローラ「WGI211AT」 | Intel製ギガビットLANコントローラ「WGI218V」 |
 |
 |
| I/OコントローラNuvoton「NCT6791D」 | USB3.0コントローラASMedia「ASM1042AE」 |
 |
 |
| MACRONIX製フラッシュROM「MX29GL128FDT2I-11G」 | Everspin Technologies製NVRAM「MR0D08BMA45」 |
 |
 |
| PCI-Express3.0バッファIDT「9DB633AGLF」 | RS232CドライバTI「GD75232」 |
 |
 |
| シグナルスイッチチップASMedia「ASM1456」 | |
 |
 |
 |
 |
| PCI-Express3.0スロット周辺には、ブリッジチップNXP「L04083B」が多数実装されている | |
 |
 |
| 基板上に実装される固体コンデンサは、全て「12Kプラチナコンデンサ」 | |
