水冷ユニットを搭載してみる

続いて水冷ユニットを搭載してみよう。実際の比率は定かではないものの、空冷と水冷どちらを導入するか、頭を悩ませる自作派は確実に増えているだろう。ハイエンド志向の空冷クーラーは、エントリークラスのオールインワン水冷と価格は拮抗しており、製品寿命や信頼度について、もはや両者は肩を並べている。新しく設計されるミドルタワーPCケースの多くは、水冷ユニットの搭載をベースに最適化されており、冷却の選択肢は自作史上最も充実しているといっていい。
　「Define R5」でも空冷はもとより、水冷ユニットの導入を見越した設計がなされており、最も占有面積の広いラジエターはトップ部で120～420mmまで、フロント部で120～360mmまで、リア部で120～140mmまで、ボトム部で120～240mmまでの搭載スペースが確保されている。オールインワンタイプだけでなく、DIY水冷ユニットにより、デュアルラジエター化でシステムを組むことも可能。静音の仕掛けに目が行きがちだが、「Define R5」は水冷の導入も得意とする内部構造に進化しているのだ。

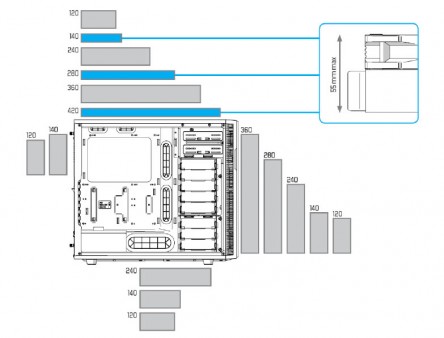

「Define R5」内部で搭載できる、各スペースの対応ラジエターサイズ。ドライブベイの全てが取り外しに対応する理由は、ラジエター搭載スペースの多様化に関係している

今回の搭載テストでは、折しもFractal Designから発売されたばかりのオールインワン水冷ユニット「Kelvin S24」が入手できたため、挨拶代わりに使ってみることにした。

「Kelvin S24」（型番：FD-WCU-KELVIN-S24-BK） 製品情報（Fractal Design）（株式会社アスク） 市場想定売価税抜19,800円前後（12月12日発売開始）

簡単に説明しておくと、「Kelvin S24」は240mmサイズラジエターを備えたオールインワン水冷ユニット。ここまではありきたりの製品という印象だが、実はウォーターブロックやラジエターに至るまで、汎用品が追加装着できる互換性が確保された珍しいモデル。さらにポンプはDIY水冷では著名なAlphacool社と共同開発したという、高耐久セラミック・ベアリングポンプ（2,400rpm/72L/h）を採用。12月中旬より国内市場でも販売が開始された意欲作だ。

発売間もない「Kelvin S24」を「Define R5」にマウント。ドライブベイに物理的干渉を起こすことなく、240mmサイズラジエターをトップ部にマウントする事ができた。なお搭載方向は、チューブを背面に向けると標準搭載のリア冷却ファンとぶつかってしまうため、1方向のみマウントが可能

ラジエターの固定は、240mmにつき120mm口径ファン用ネジ穴を利用。なお「Kelvin S24」付属の取り付けネジは付属の六角レンチを使用する事になる

CPUクーラー搭載スペース

冷却セッションの最後に、空冷クーラーの搭載スペースをチェックしておこう。「Define R5」では公称高さ180mmまでのCPUクーラーが搭載できる。実際に計測してみたところ開示通りの数値を確認。ハイエンドクラスのサイドフロー型CPUクーラーもチョイスできるだけのスペースは確保されている事が分かった。

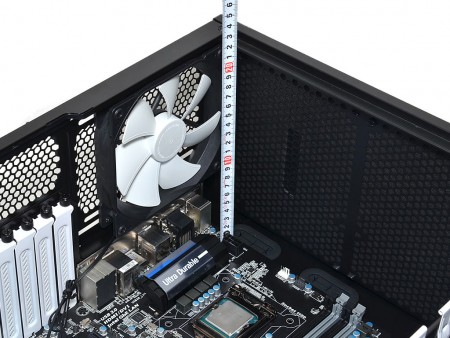

公称高さ180mmまで確保されたCPUクーラー搭載スペース
