エルミタ的速攻撮って出しレビュー Vol.384
2014.12.23 更新
文：GDM編集部 池西 樹
 |
|

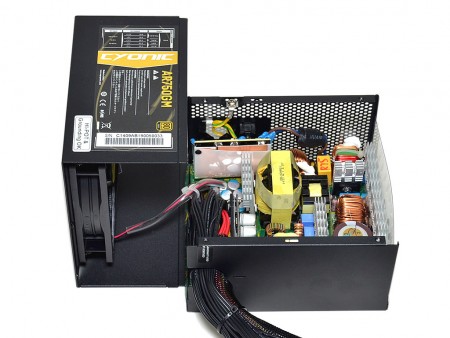

| 4本のネジを外しカバーを開封。御多分に洩れず、ネジの1本はシールで“封印”されているため、当然ながら5年保証はフイになる | |
外観の観察が終わったところで、ここからはエルミタ恒例の内部構造チェックを進めていこう。奥行140mmというコンパクトな基板には、各種コンポーネントが整然と配置。また日本メーカー製105℃コンデンサや、固体コンデンサなど、高品質なコンポーネントが贅沢に採用されている。
 |
|

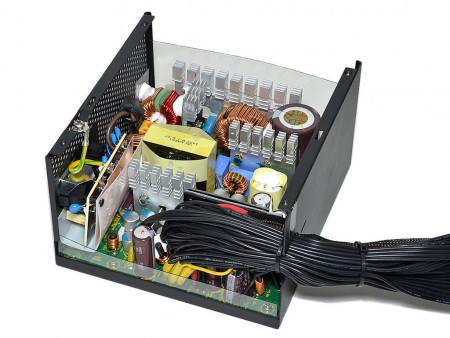

| 各種コンポーネントが整然と配置された「CY-AR750GM」。高品質な電源ユニットは内部設計も美しい | |
 |
|

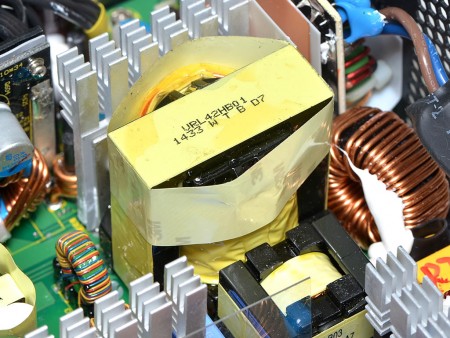

| 基板のほぼ中央に鎮座するメイントランス。周辺コンポーネントとのショートを防ぐため黄色のテープで絶縁されている | |
 |
 |
| メイントランス脇に配置されている2基のサブトランス | |
 |
 |
| メイントランス周辺には、トロイダルチョークコイルや、ボックス型キャパシタも搭載されている | |
 |
 |
| DC-DCコンバーターや保護回路は、別基板にて垂直に配置することでスペースを有効に活用している | |
 |
|
 |
 |

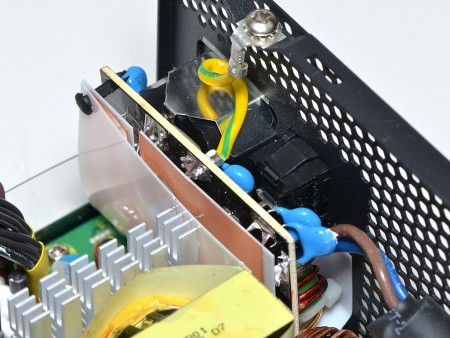

| 入力電源のノイズ混入を抑えるノイズフィルタも別基板にて実装 | |
 |
|

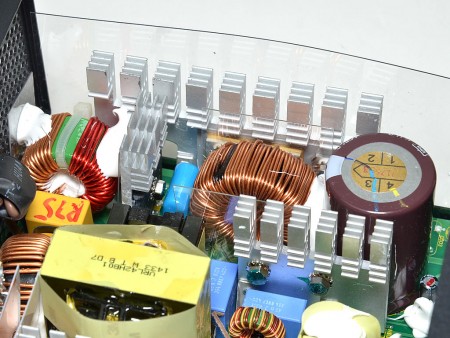

| 大型のトロイダルチョークコイルやメインコンデンサなどで構成される一次回路 | |
 |
|

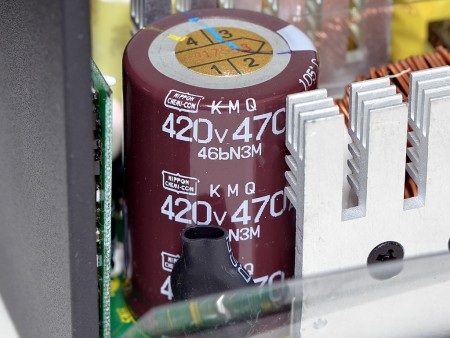

| 一次回路のメインコンデンサには、105℃対応の日本ケミコン製「KMC」シリーズを搭載 | |
 |
 |
| 周辺のコンデンサには、同じ105℃対応の日本ケミコン製「KZE」シリーズを搭載 | |
 |
 |
| 二次回路や別基板上のコンデンサには日本製固体コンデンサを採用 | |
 |
|
 |
 |

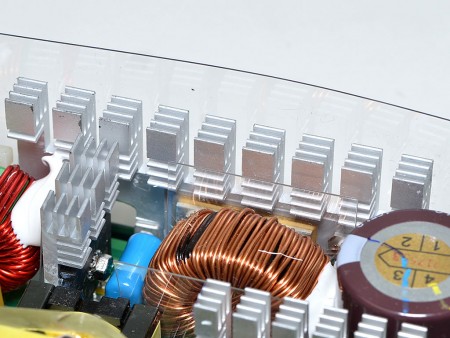

| ファンの風を使い効率的な冷却を行うため、基板上の各所にはアルミニウム製ヒートシンクが実装されている | |
 |
 |
| ケーブルは直結式のため、かなりのボリューム。内部スペースを抑えるため結束バンドにてコンパクトにまとめられている | |
 |
 |
| 評価サンプルに搭載されていた冷却ファンは120×120×25mmのADDA製「AD1212HB-A70GL」（DC12V/0.37A/2,200rpm/75CFM/42dBA）。担当者によれば、製造ロットによって変更される可能性はあるものの、いずれも長寿命のボールベアリングファンモデルが採用されるという | |
