エルミタ的速攻撮って出しレビュー Vol.390
2015.01.22 更新
文：GDM編集部 絵踏 一/Tawashi
 |
 |
| CPU「Core i7-4710HQ」 | チップセットはIntel HM87 Express |
 |
 |
| 専用のブリッジコネクタとスロットを使って、マザーボード側とグラフィックスカード基板側が接続されていた | |
上段のマザーボードを取り外すと、下段のグラフィックスカード基板を確認することができる。引き続き、画像で確認を進めていこう。
 |
|
| 銅製ヒートシンクを備えたグラフィックスカード基板 | |
 |
 |
| 「GeForce GTX 760」の冷却を行うのが、大型の銅製ヒートシンク。グラフィックスメモリ用の熱伝導シートが貼りつけられ、GPUには4点でネジ留めされていた | |
 |
|

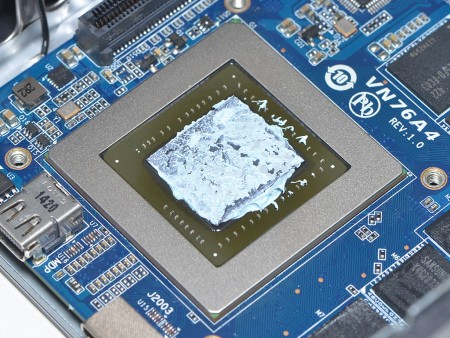

| グリスが塗られた状態のGPU「GeForce GTX 760」 | |
 |
 |
| メモリチップはSamsung製“K4G20325FD-FC03”。基板両面に6枚ずつ計12枚を実装し、合わせてGDDR5 3GBのグラフィックスメモリも搭載されている | |
 |
 |

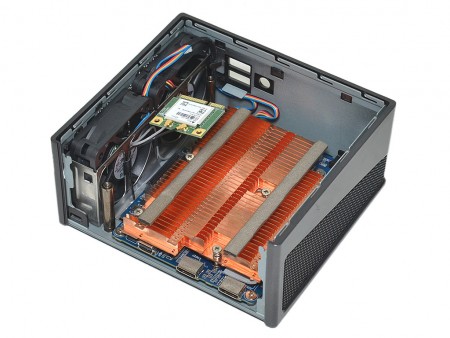

| 「GB-BXI7G3-760」の冷却は、正面向かって左側に搭載された2基の50mmファンが行う。左側から吸気、右側から排気という仕組みで、マザーボードとグラフィックスカード基板、双方に搭載される銅製ヒートシンクを冷却する | |
