エルミタ的速攻撮って出しレビュー Vol.399
2015.03.03 更新
文：GDM編集部 池西 樹
続いて「DOKO」の内部構造をチェックしていくことにしよう。本体カバーは底面部にある4本のネジで固定されており、簡単に取り外しが可能。コンポーネントやコネクタ類はすべて1枚のPCBに実装され、特に冷却機構なども搭載されていなかった。
 |
 |
| 底面部にある4本のネジはすべてゴム足でカバーされている | |
 |
|

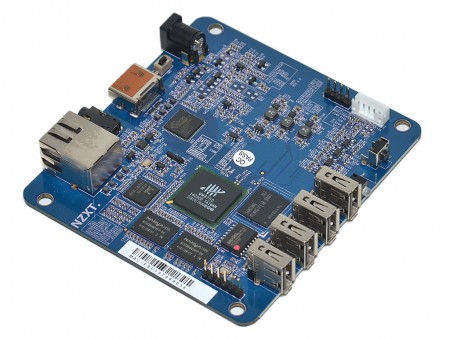

| プロセッサやRAM、コネクタなどすべてのコンポーネントが1枚のPCBに実装されている | |
 |
|
| 基板裏面には主要ICなどは搭載されずスッキリとした構成 | |
 |
|
| メインプロセッサWoderMedia「WM8750」。動作クロック800MHzのARM11コアの他、OpenGL-ES 2.0準拠のグラフィックスコアや、1080p/H.264ビデオエンコーダを搭載する | |
 |
 |
| HDMIトランスミッタ、Silicon Image「Sil9022」 | ストレージには、公称スペックの2倍にあたる容量4GBのSAMSUNG製eMMC「KLM4G1FE3B-B001」を搭載 |
 |
 |
| NANYA製DDR3メモリ「NT5CB64M16FP-DH」。動作クロックは1,600MHz、レイテンシは10-10-10で、容量は1枚あたり128MB | 容量8MBのMacronix製フラッシュメモリ「MX25L6406EMI-12G」 |
 |
ギガビットLANチップ、Realtek「RTL8211EG」 |
 |
 |
| 電源ボタンやLEDインジケータなども基板上に実装されている | |
 |
|

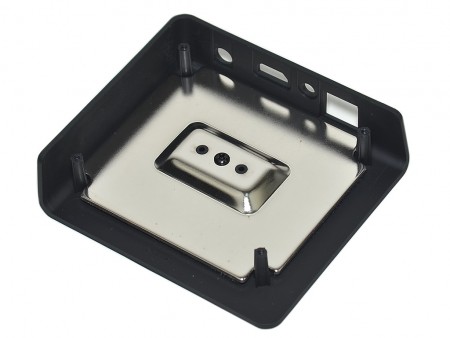

| 都合4本のネジで固定された本体カバー。天板部には金属製プレートが貼り付けられていた | |
