エルミタ的速攻撮って出しレビュー Vol.400
2015.03.06 更新
文：GDM編集部 絵踏 一
バックパネルインターフェイスはミドルレンジの水準を十分に満たすもので、USB3.0×4、USB2.0×2、7.1ch対応のオーディオ入出力、PS/2×1、RealtekチップによるギガビットLAN×1を装備。画面出力はHDMI×1、DVI×1、D-Sub×1の3系統を備え、3画面の同時出力にも対応する。
 |
|

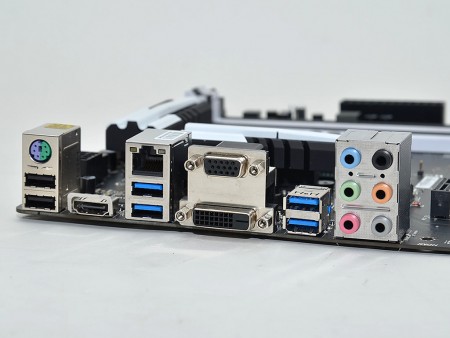

| ミドルレンジのマシンにはこれで十分、と思わせるバックパネル。画面出力も3系統備え、オンボードグラフィックスで3画面を同時に出力できる | |
 |
 |
| 電源コネクタはATX 24pin+CPU 8pinの標準的な構成だ | |
 |
 |
| USB3.0は内部2ポート、USB2.0は4ポートを備える | |
 |
 |
| PCI-Express3.0対応のレーンスイッチチップ、Asmedia「ASM1480」 | |
 |
 |
| ASMedia製のPCI-Express-PCIブリッジチップ「ASM1083」 | I/Oコントローラ、Nuvoton「NCT6792D」 |
 |
 |
| オーディオチップは、7.1ch対応のRealtek「ALC892」を実装する | HDMI/DVIレベルシフター、NXP「PTN3360DBS」 |
