エルミタ的速攻撮って出しレビュー Vol.401
2015.03.20 更新
文：GDM編集部 絵踏 一
本来は背面パネル直下の増設スペースだけで用が足りるところ、続いてはマザーボード裏面に実装されたCPUや各種チップ類を確認していく。裏面にはCPU冷却用の薄型ヒートシンクに加え、厚みを揃えたブロアーファンが装着されていた。
 |
|

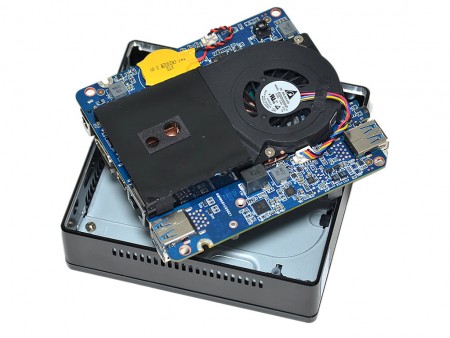

| 固定用のネジを取り外し、マザーボードを裏返す。裏面いっぱいに、ブロアーファンを採用した冷却機構が取り付けられているのが確認できる | |
 |
クーラーの下には、CPUのワンチップのみ。周辺はファンの下敷きになる関係で、薄型のコンポーネントのみが実装されている |
 |
|

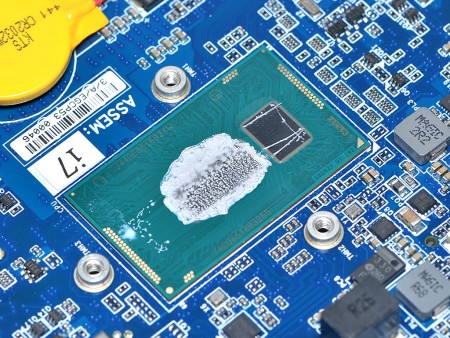

| CPUは「Broadwell-U」の上位モデルCore i7-5500U。2コア/4スレッドで最大3GHz動作に対応、TDP15WでIntel HD Graphics 5500が統合されている | |
 |
 |
| ブロアーファンには、Delta Electronics社製「BSB05505HP」を採用。高さを揃えた薄型ヒートシンクを組み合わせ、背面方向に排気している | |
 |
 |
| 隅に実装されている電源スイッチ。動作状況はLEDの点灯状態で把握できる | ブロアーファンが接続されていた4pinファンコネクタ |
 |
 |
| Realtek製オーディオチップ「ALC283」 | ON Semiconductor製フェーズコンバータ「NCP81110」 |
