エルミタ的速攻撮って出しレビュー Vol.425
2015.07.13 更新
文：GDM編集部 池西 樹
 |
|

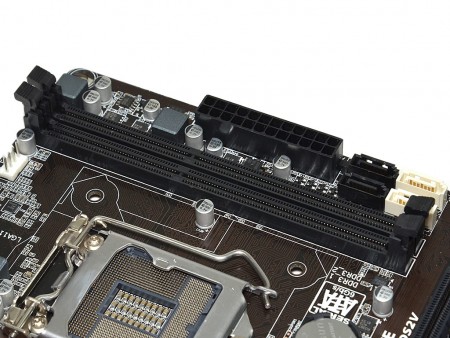

| メモリスロットはデュアルチャネル対応のDDR3×2。動作クロックは1,333/1,600MHzに正式対応する | |
 |
 |
| メモリスロット脇に配置されたメモリ用電源回路。こちらはおそらく1フェーズ構成 | |
 |
|

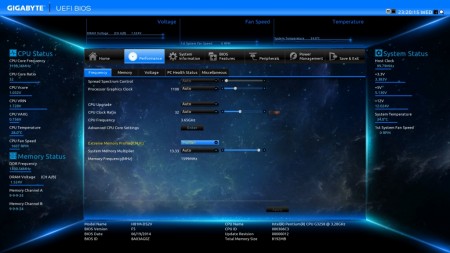

| メモリプロファイルはX.M.Pに対応しており、1,600MHzまでなら詳細設定を行うことなく使用できる | |
 |
|

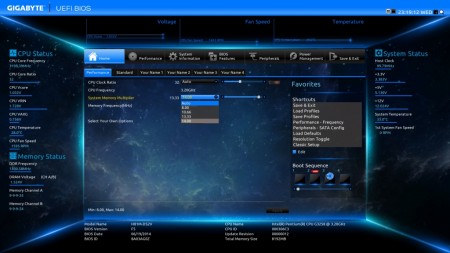

| Pentium G3258搭載時は、内蔵メモリコントローラの制限のため1,400MHzまでで頭打ちになる | |
 |
|

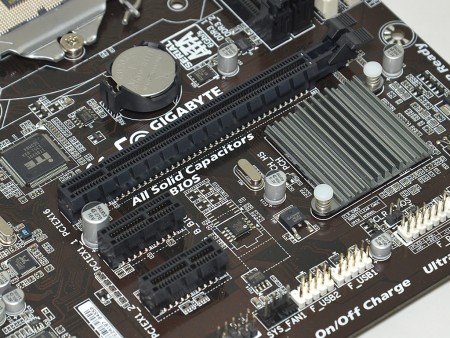

| 拡張スロットは、PCI-Express2.0（x16）×1、PCI-Express2.0（x1）×2。2スロット占有の大型グラフィックスカードを搭載した場合でも拡張カードが増設できる | |
 |
|

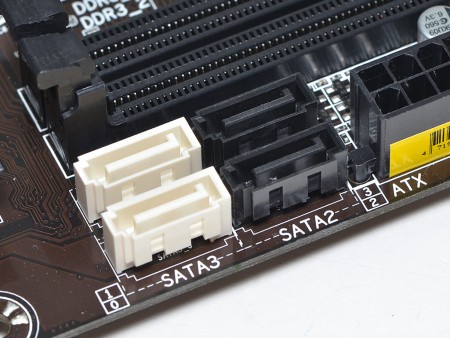

| SATA3.0ポートはSATA3.0（6Gbps）×2（白）とSATA2.0（3Gbps）×2（黒）の計4ポート。標準的なSSD+HDD構成に光学ドライブを追加してもまだ余裕がある計算だ | |
 |
|

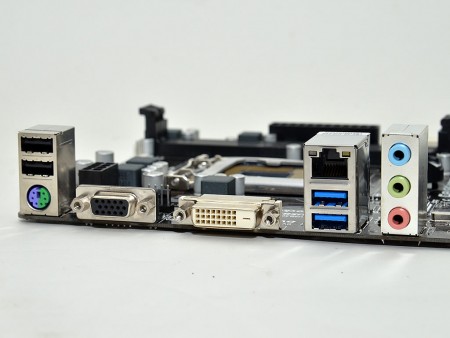

| バックパネルインターフェイスはUSB3.0×2、USB2.0×2、オーディオ端子×3、PS/2×1、ギガビットLAN×1。ディスプレイ出力はDVI×1、D-Sub×1を備え、デュアルディスプレイに対応する | |
 |
 |
| エントリーモデルだけに、BIOS ROMは「メイン」のみのシングル構成。基板上には「バックアップ」用の空きパターンも用意されていた | メインの電源コネクタはATX 24pin |
 |
 |
| ネットワークコントローラRealtek「RTL8111F」 | オーディオコントローラRealtek「ALC887」 |
 |
 |
| I/OコントローラITE「IT8620E」 | DVI/HDMI出力コントローラAsmedia「ASM1442」 |
 |
 |
| 1V対応電圧リニアレギュレータNiko-sem「L1117LG」 | 5V対応電圧リニアレギュレータBCD Semiconductor「AZ1084D」 |
