エルミタ的速攻撮って出しレビュー Vol.428
2015.07.25 更新
文：GDM編集部 絵踏 一
外観チェックの締めくくりとして、クーラーを取り除いた状態の基板を観察。普段は分厚いヒートシンク下に隠されている、各種コンポーネントをご紹介しておこう。
 |
 |
| 300mmクラスの大型基板を採用する「GTX 980 Ti ArcticStorm」。こちらはバックプレートを取り外した基板裏だ | 通常時は基板の裏面すべてをカバーしている、オリジナルデザインのバックプレート。放熱効果というより、基板の保護と強度向上に貢献している |
 |
|

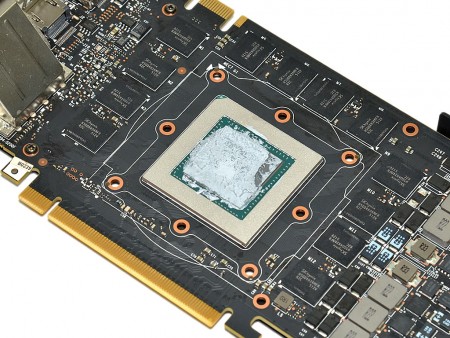

| CUDAコア数2,816基を実装する、「GM200-310」コア採用のハイエンドGPU「GeForce GTX 980 Ti」。従来のGTX 980/970からメモリ周りも改善され、4Kシーンにおけるトータルパフォーマンスが大きく向上した | |
 |
 |
| メモリチップは、にSK hynix製の「H5GQ4H24MFR-R2C」を採用。512MBのチップを合計12枚実装し、6GBを実現している | |
 |
 |
| 電源回路は6フェーズを実装し、オーバークロック時の安定動作を支えている | PWMコントローラは、ON Semiconductor製「NCP81174」が実装されていた |
 |
 |
| 基板上のコンデンサは、いずれも長寿命な固体コンデンサを採用。クーラー装着時には、スペーサーが挟み込まれている | |
 |
PCI-Express補助電源は、リファレンス同様に8pin+6pin仕様を備える |
 |
 |
| 「ArcticStorm」クーラーの三連装ファンを駆動させている、4pinコネクタ。2pinコネクタは、クーラー側面のZOTACロゴのLEDに電力を供給している | |
